R105.1019.3.4 EG35
Schneidplatte
Materialnummer R105101934EG35

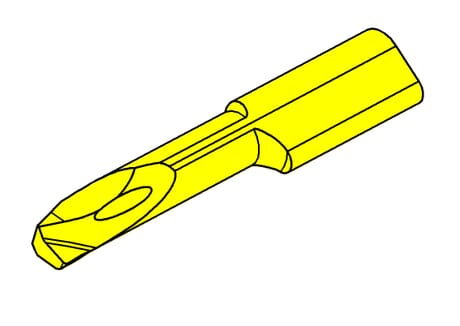

HORN Schneidplatte R105.1019.3.4 EG35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
4
mm
Gesamtlänge (l5)
35
mm
Einstellmaß radial (f)
1.5
mm
Halsdurchmesser (d)
3.4
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Rohlingsbreite (b)
7
mm
Maximale Stechtiefe (tmax)
0.15
mm
Kopfmaß (a)
3.7
mm
Spitzenradius (r)
0.2
mm
Halslänge (l2)
20
mm
| Downloads | |
|---|---|
| R105101934_20230114_000950560.STP | Download |
| R105101934_20210626_173508980.DXF | Download |
| Alle Dateien herunterladen | |
