R105.1840.04.2.HV7 TH35
Schneidplatte
Materialnummer R1051840042HV7TH35

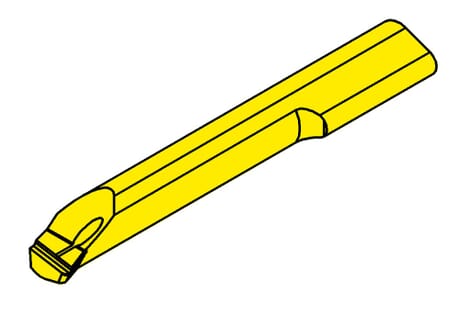

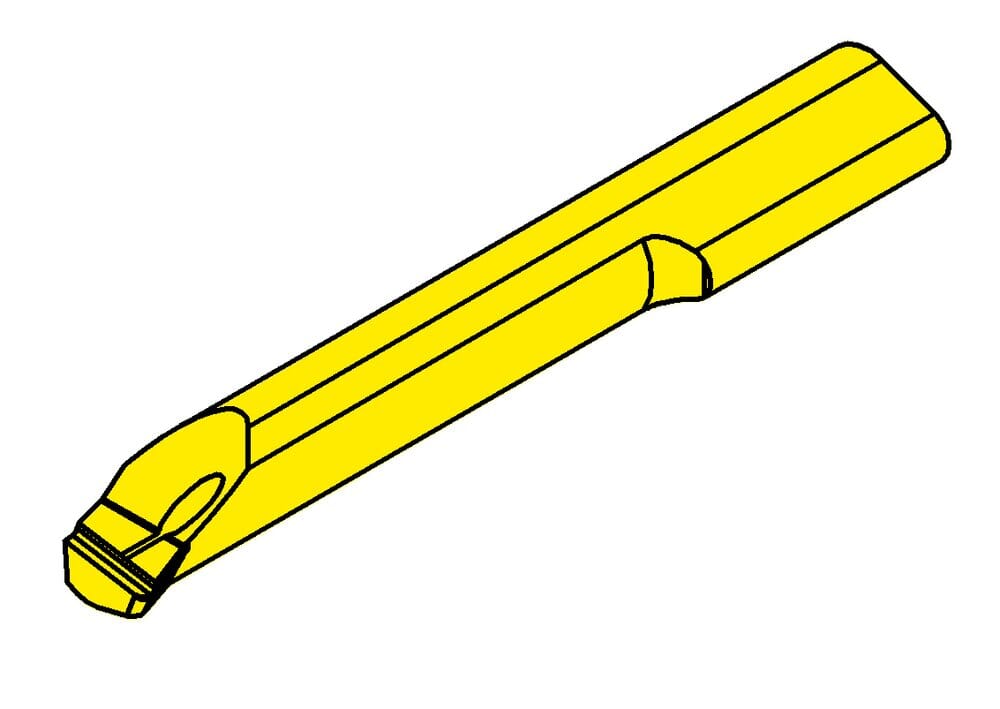

HORN Schneidplatte R105.1840.04.2.HV7 TH35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
7
mm
Gesamtlänge (l5)
30
mm
Einstellmaß radial (f)
4
mm
Halsdurchmesser (d)
5.2
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Rohlingsbreite (b)
7
mm
Maximale Stechtiefe (tmax)
0.5
mm
Kopfmaß (a)
6.4
mm
Spitzenradius (r)
0.4
mm
Halslänge (l2)
15
mm
| Downloads | |
|---|---|
| R1051840042HV7_20230114_022122965.STP | Download |
| R1051840042HV7_20210626_185417289.DXF | Download |
| Alle Dateien herunterladen | |
