R105.1840.4.HV7 TH35
Schneidplatte
Materialnummer R10518404HV7TH35

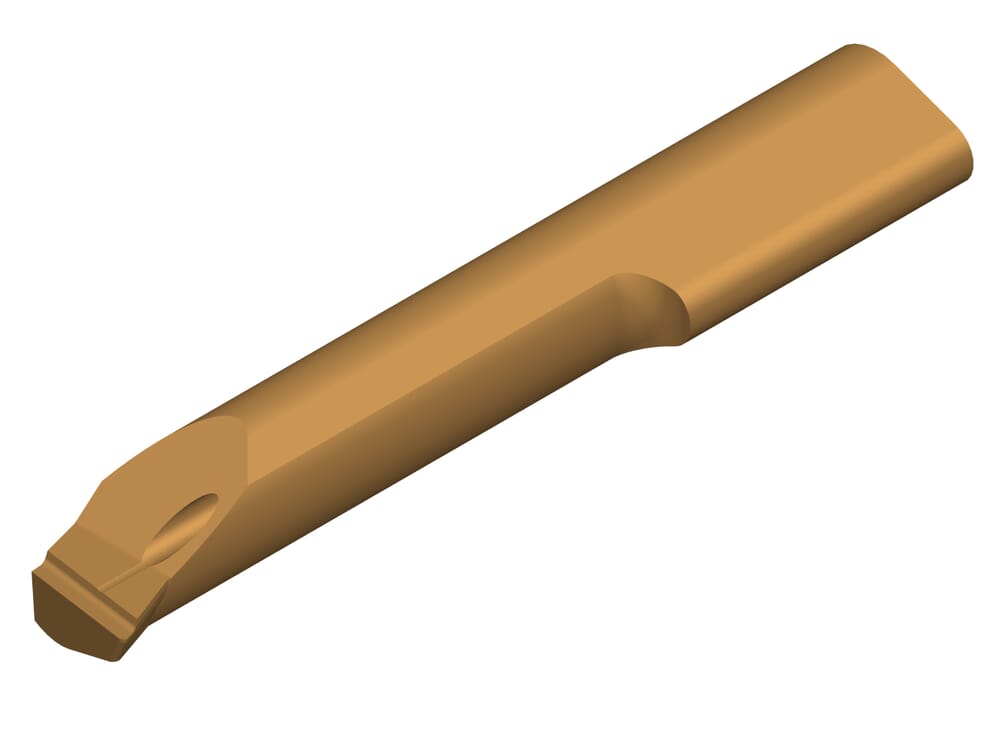

HORN Schneidplatte R105.1840.4.HV7 TH35 zum Drehen
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-10512595N
Kleinster Bohrungsdurchmesser (Dmin)
7
mm
Gesamtlänge (l5)
40
mm
Einstellmaß radial (f)
4
mm
Halsdurchmesser (d)
5.2
mm
Katalog_SSC
105125
Halslänge (l2)
25
mm
ISO_SSC
HORN105125$95N$$$$$
Rohlingsbreite (b)
7
mm
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
0.5
mm
Kopfmaß (a)
6.4
mm
Spitzenradius (r)
0.2
mm
| Downloads | |
|---|---|
| R10518404HV7_20230113_234553217.STP | Download |
| Alle Dateien herunterladen | |
