R108.PG18.02 TN35
Schneidplatte
Materialnummer R108PG1802TN35

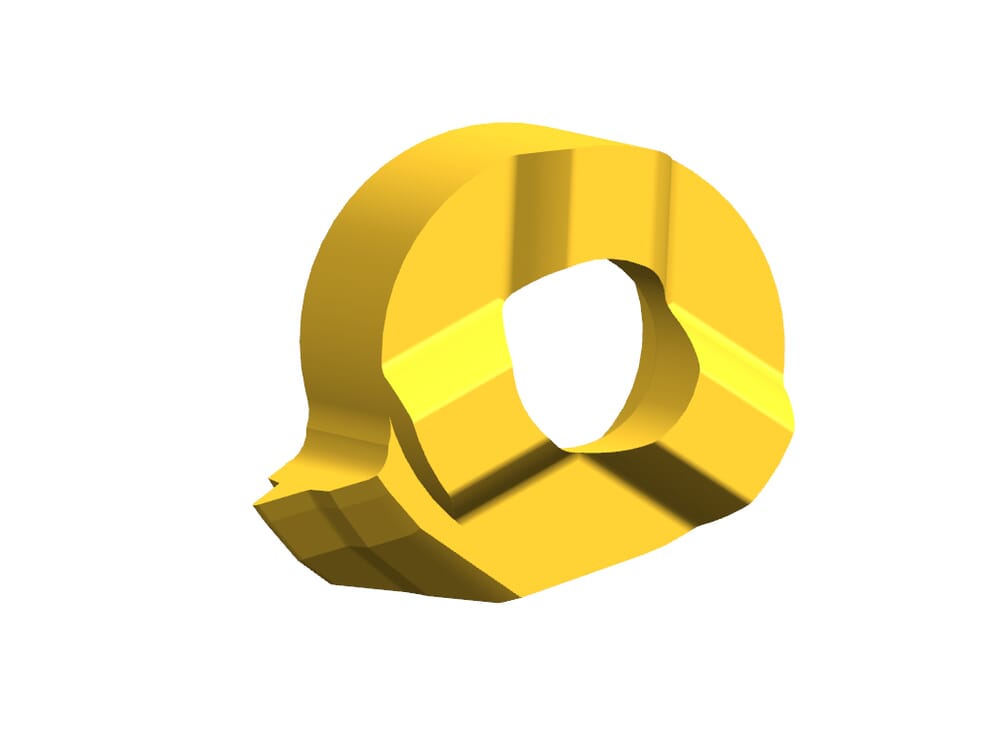

HORN Schneidplatte R108.PG18.02 TN35 zum Gewinden
Bitte beachten:Technologieinformationen

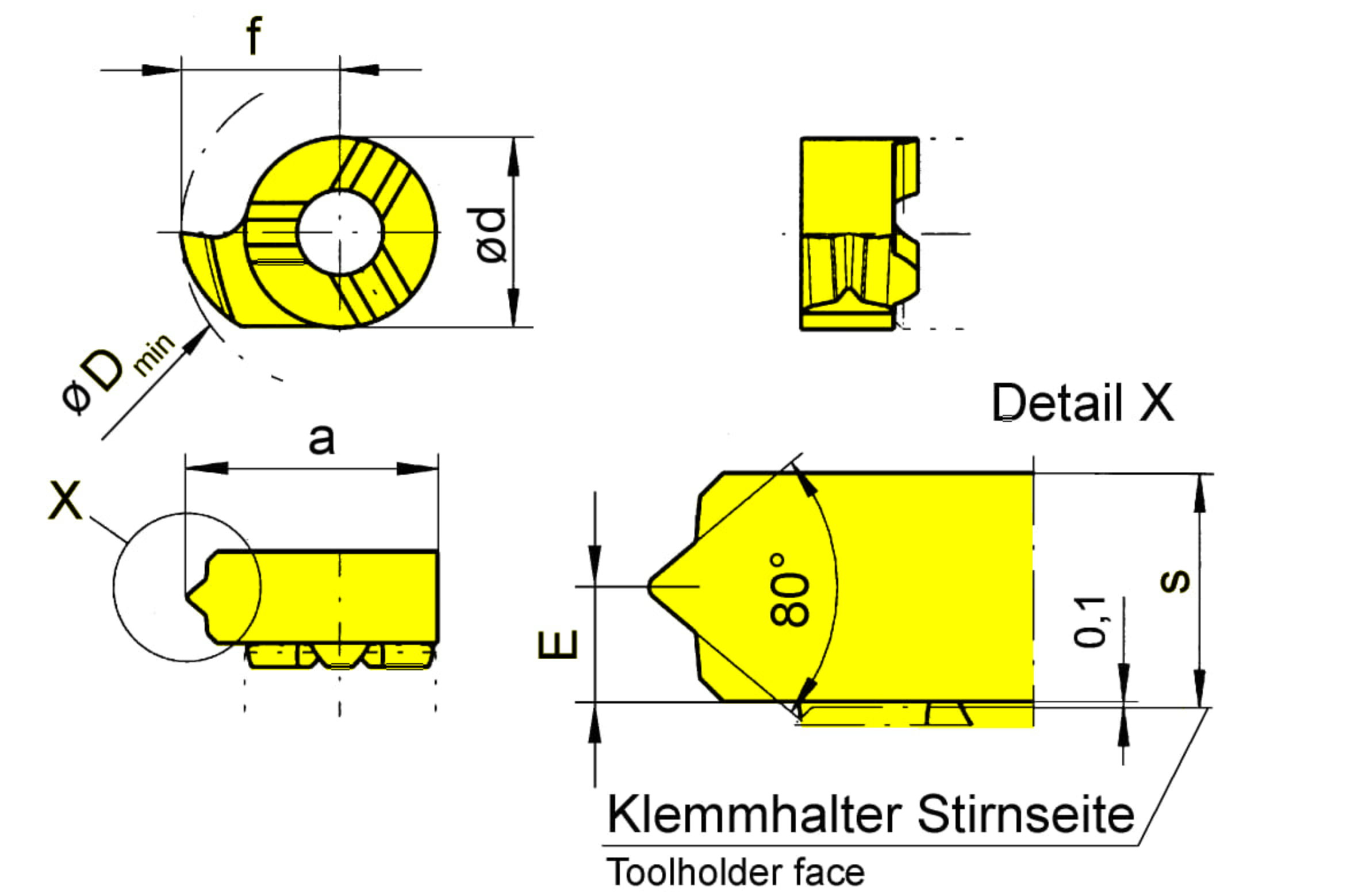

Schneidplattenbreite (a)
7.8 mm
Kleinster Bohrungsdurchmesser (Dmin)
8 mm
Schneidplattenhöhe, Schneidplattendicke (s)
3.6 mm
Einstellmaß Länge (E)
1.9 mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
6 mm
number-of-teeth
1 St.
Einstellmaß radial (f)
4.8 mm
Katalog_SSC
108060R
ISO_SSC
HORN108060$84R$$$$$
eclass-shortcut
21-18-20-11
Gang pro Zoll (TPI)
18
| Downloads | |
|---|---|
| R108_PG18_02_TN35-STP.STP | Download |
| R108_PG18_02_TN35-ISO.XML | Download |
| R108_PG18_02_TN35-DIN.XML | Download |
| R108_PG18_02_TN35-DXF.DXF | Download |
| Alle Dateien herunterladen | |
