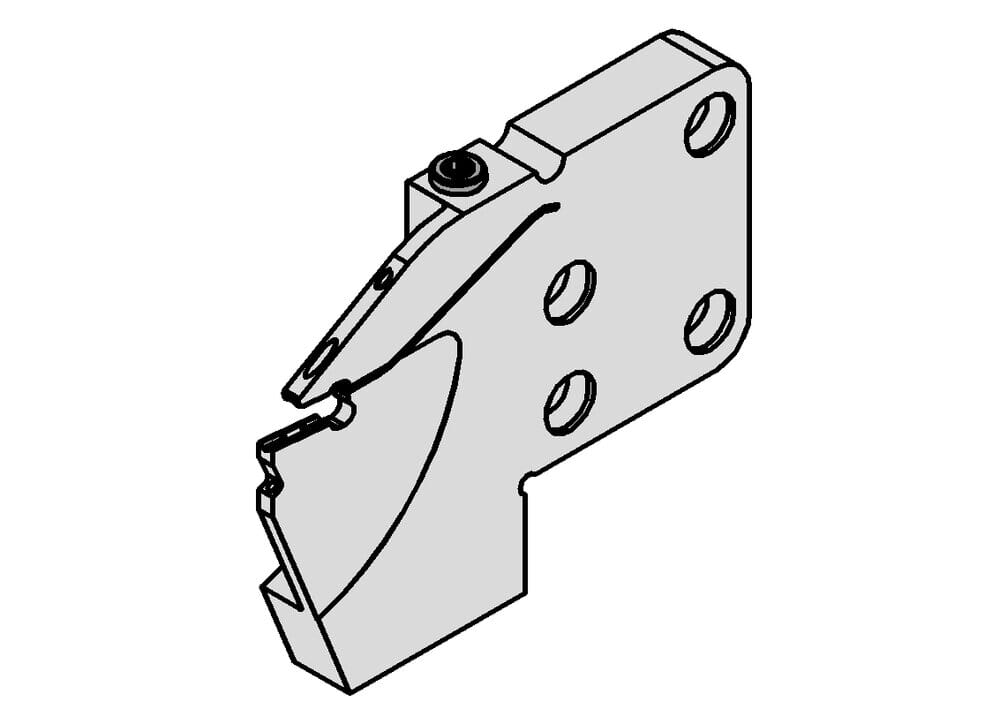

RNK100.0845.34.4.73.IK
Kassette
Materialnummer RNK100084534473IK
HORN Kassette RNK100.0845.34.4.73.IK zum Drehen
Bitte beachten:Technologieinformationen
DIN_CCTMS
HORN-84500193;HORN-84500293
eclass-shortcut
21-18-10-04
Schneidbreite (w)
3 mm
Katalog_CCTMS
845001;845002
ISO_CCTMS
HORN84500193$$;HORN84500293$$
Einstellmaß Schneidenmitte (f2)
8.7 mm
Katalog_CCTWS
100038
DIN_CCTWS
HORN-100030058N
ISO_CCTWS
HORN100030058N$$$$$
Einstellmaß von Anlage Kassette (Formel) (f3)
f2+w/2
Maximaler Werkstückdurchmesser (Dmax)
68 mm
Maximale Stechtiefe (tmax)
34 mm
Länge Anlage Kassette bis Schneide (lK)
46 mm
Gesamtlänge (inkl. Schneidplatte) (l1)
86 mm
| Downloads | |
|---|---|
| RNK100_0845_34_4_73_IK-DXF.DXF | Download |
| RNK100_0845_34_4_73_IK-STP.STP | Download |
| RNK100_0845_34_4_73_IK-ISO.XML | Download |
| RNK100_0845_34_4_73_IK-DIN.XML | Download |
| Alle Dateien herunterladen | |
