S117.1215.18.14.B1 AN45
Schneidplatte
Materialnummer S11712151814B1AN45

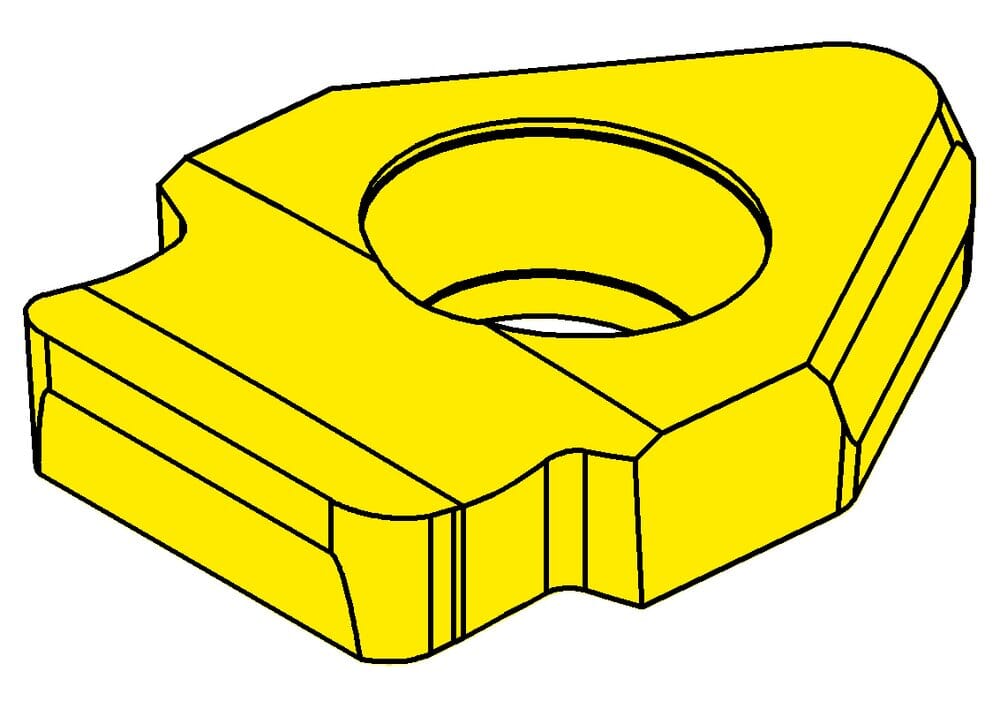

HORN Schneidplatte S117.1215.18.14.B1 AN45 zum Nutstoßen
Bitte beachten:Technologieinformationen
Stoßbreite (w)
12.15 mm
Kleinster Bohrungsdurchmesser (Dmin)
38 mm
Gesamtlänge (l)
20.7 mm
Eckenradius (r)
1.75 mm
Nennweite (Nw)
16 mm
Form (Form)
D
Katalog_SSC
117D605
ISOSSC
HORN117D61050N$$$$$
eclass-shortcut
21-18-20-11
Schneidplattenanlage von Mitte (f)
11.2 mm
Maximale Stechtiefe (tmax)
6.6 mm
| Downloads | |
|---|---|
| S117_1215_18_14_B1_AN45-DXF.DXF | Download |
| S117_1215_18_14_B1_AN45-STP.STP | Download |
| S117_1215_18_14_B1_AN45-ISO.XML | Download |
| S117_1215_18_14_B1_AN45-DIN.XML | Download |
| Alle Dateien herunterladen | |
