S117.1997.05.20.B1 AN45
Schneidplatte
Materialnummer S11719970520B1AN45

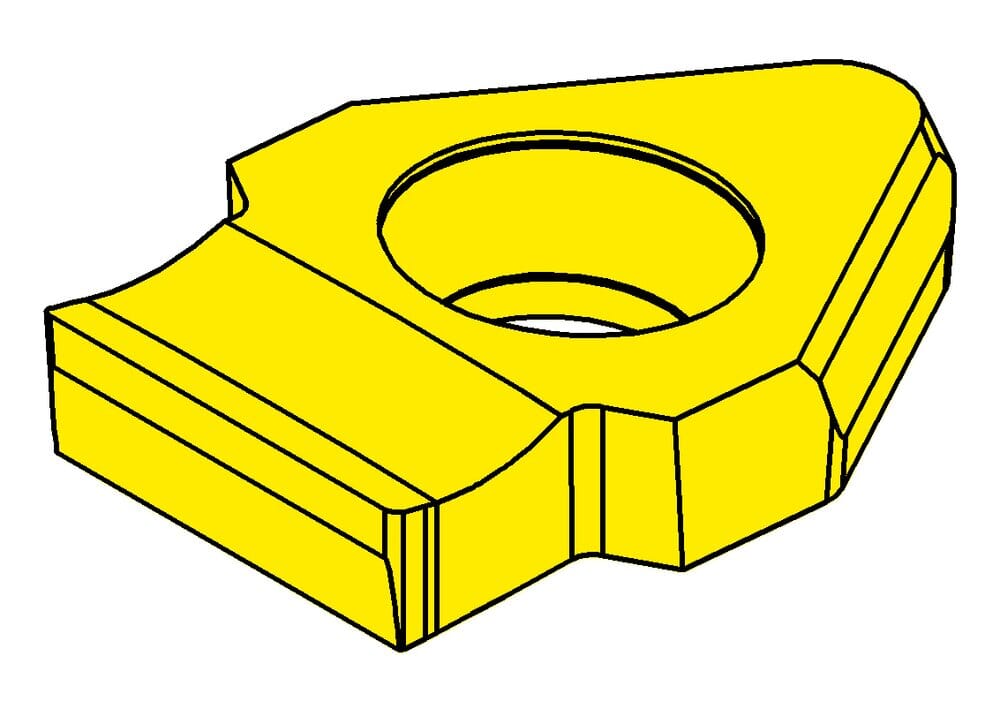

HORN Schneidplatte S117.1997.05.20.B1 AN45 zum Nutstoßen
Bitte beachten:Technologieinformationen
Stoßbreite (w)
19.97 mm
Kleinster Bohrungsdurchmesser (Dmin)
50 mm
Gesamtlänge (l)
28.6 mm
Eckenradius (r)
0.5 mm
Nennweite (Nw)
20 mm
Form (Form)
I
Katalog_SSC
117I005
ISOSSC
HORN117I01050N$$$$$
eclass-shortcut
21-18-20-11
Schneidplattenanlage von Mitte (f)
15.6 mm
Maximale Stechtiefe (tmax)
8.5 mm
| Downloads | |
|---|---|
| S117_1997_05_20_B1_AN45-DXF.DXF | Download |
| S117_1997_05_20_B1_AN45-STP.STP | Download |
| S117_1997_05_20_B1_AN45-ISO.XML | Download |
| S117_1997_05_20_B1_AN45-DIN.XML | Download |
| Alle Dateien herunterladen | |
