L105.1823.2.5 TH35
Schneidplatte
Materialnummer L105182325TH35

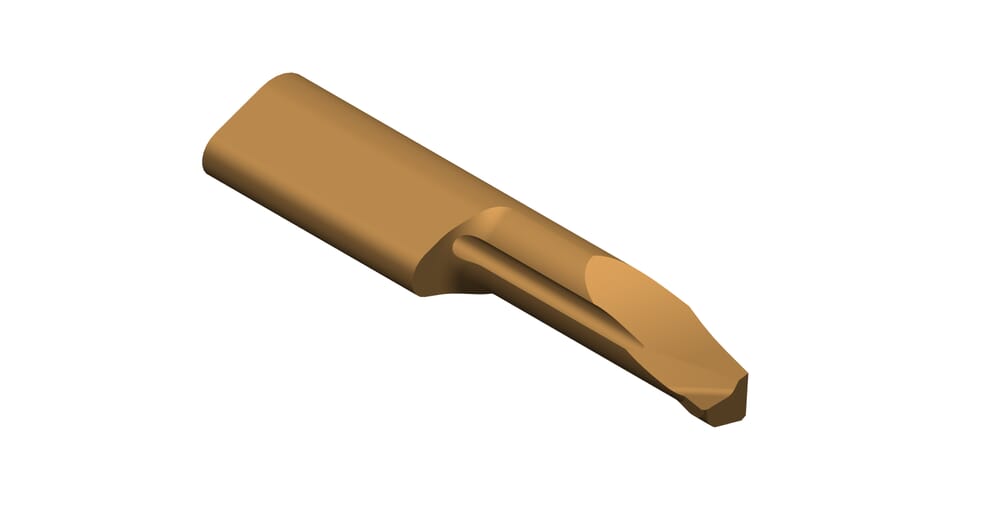

HORN Schneidplatte L105.1823.2.5 TH35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
5
mm
Gesamtlänge (l5)
30
mm
Einstellmaß radial (f)
2.3
mm
Halsdurchmesser (d)
4
mm
Katalog_SSC
105125
DIN_SSC
HORN-10512595N
ISO_SSC
HORN105125$95N$$$$$
Rohlingsbreite (b)
7
mm
Maximale Stechtiefe (tmax)
0.5
mm
Kopfmaß (a)
4.7
mm
Spitzenradius (r)
0.2
mm
Halslänge (l2)
15
mm
Downloads | |
---|---|
L105182325_20210626_013824441.DXF | Download |
L105182325_20210630_121623363.STP | Download |
Alle Dateien herunterladen |
