R105.9019.2.4 TN35
Schneidplatte
Materialnummer R105901924TN35

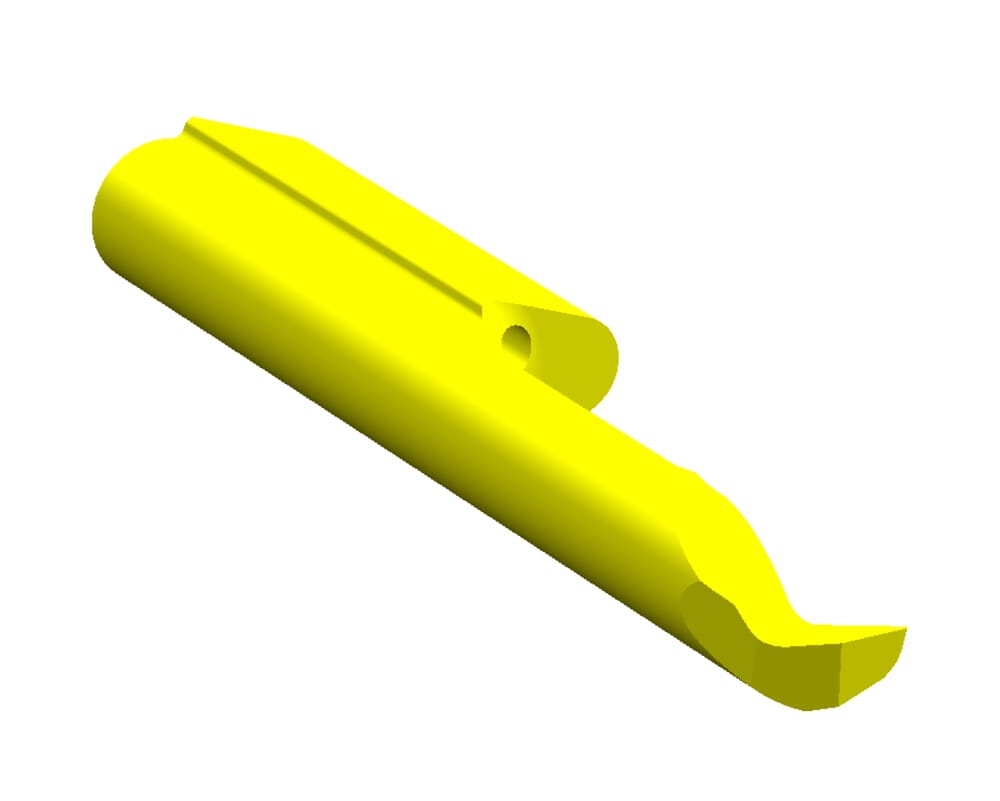

HORN Schneidplatte R105.9019.2.4 TN35 zum Drehen
Bitte beachten:Technologieinformationen
DIN_SSC
HORN-10512495N
Kleinster Bohrungsdurchmesser (Dmin)
4
mm
Gesamtlänge (l5)
30
mm
Einstellmaß radial (f)
1.9
mm
Halsdurchmesser (d)
2.9
mm
Katalog_SSC
105124
Halslänge (l2)
15
mm
ISO_SSC
HORN105124$95N$$$$$
Rohlingsbreite (b)
6.4
mm
eclass-shortcut
21-18-20-11
Maximale Stechtiefe (tmax)
0.3
mm
Kopfmaß (a)
3.7
mm
Spitzenradius (r)
0.2
mm
| Downloads | |
|---|---|
| R105901924_20210626_034314385.DXF | Download |
| R105_9019_2_4_20171121_214807126.STP | Download |
| Alle Dateien herunterladen | |
