R114.1410.00 TN35
Schneidplatte
Materialnummer R114141000TN35

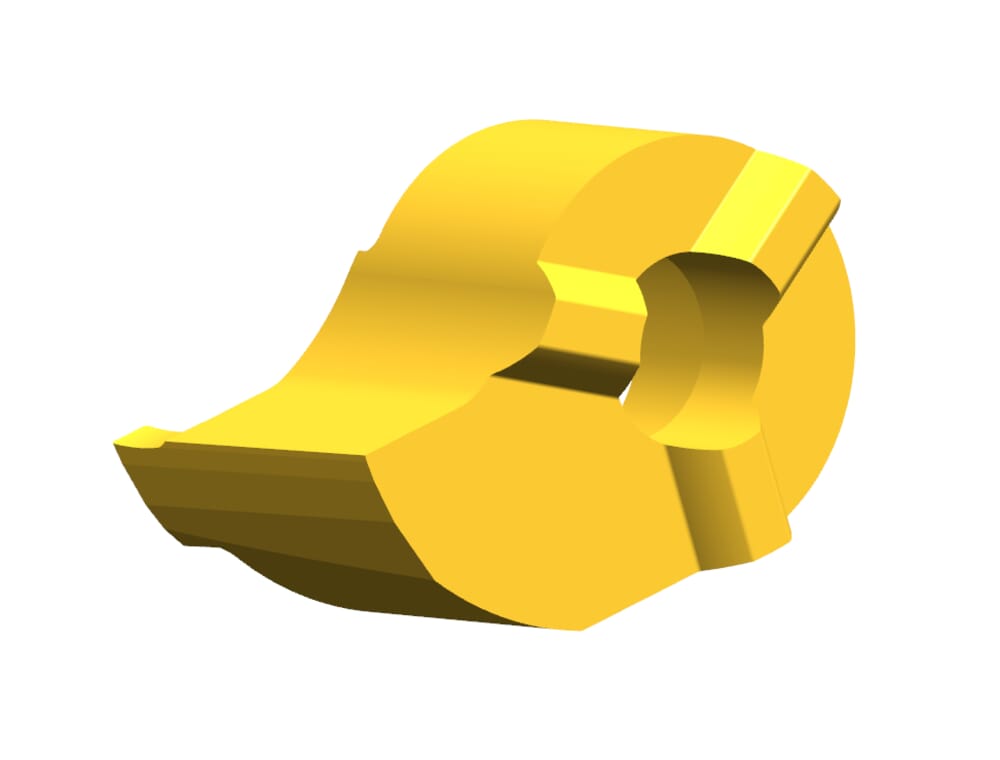

HORN Schneidplatte R114.1410.00 TN35 zum Drehen
Bitte beachten:Technologieinformationen
Kopfmaß (a)
13.5
mm
Maximale Stechtiefe (tmax a)
1.5
mm
eclass-shortcut
21-18-20-11
Kleinster axialer Bohrungsdurchmesser (Da min)
14
mm
ISO_SSC
HORN114090$84R$$$$$
DIN_SSC
HORN-11409084R
Katalog_SSC
114090R
Schneidbreite (w)
1
mm
Einstellmaß radial (f)
9
mm
Schneidplattenhöhe, Schneidplattendicke (s)
8.3
mm
| Downloads | |
|---|---|
| R114141000_20210628_195420595.DXF | Download |
| R114141000_20230113_220455649.STP | Download |
| Alle Dateien herunterladen | |
