L114.0815.45 TI25
Schneidplatte
Materialnummer L114081545TI25

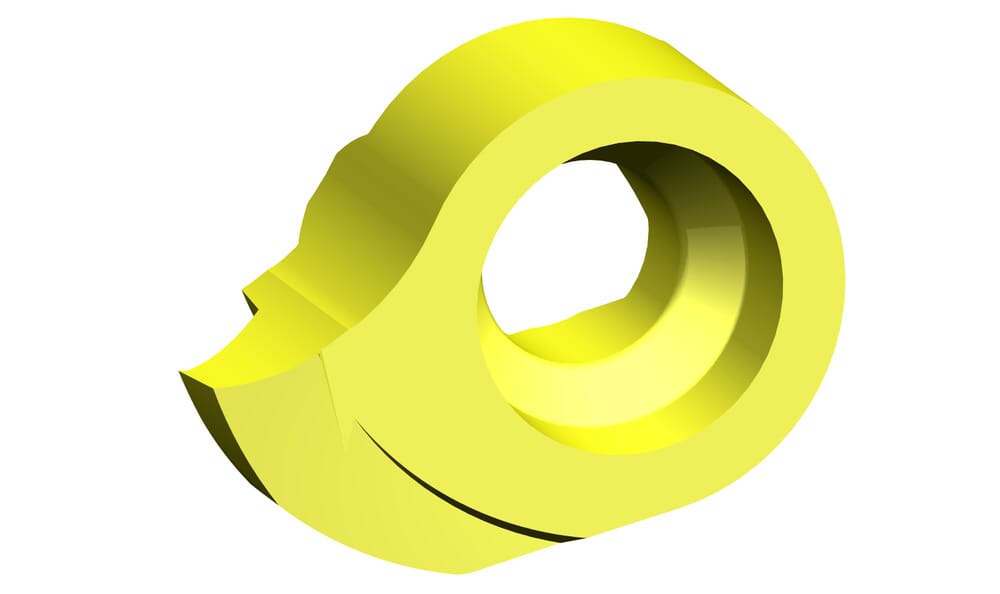

HORN Schneidplatte L114.0815.45 TI25 zum Drehen
Bitte beachten:Technologieinformationen

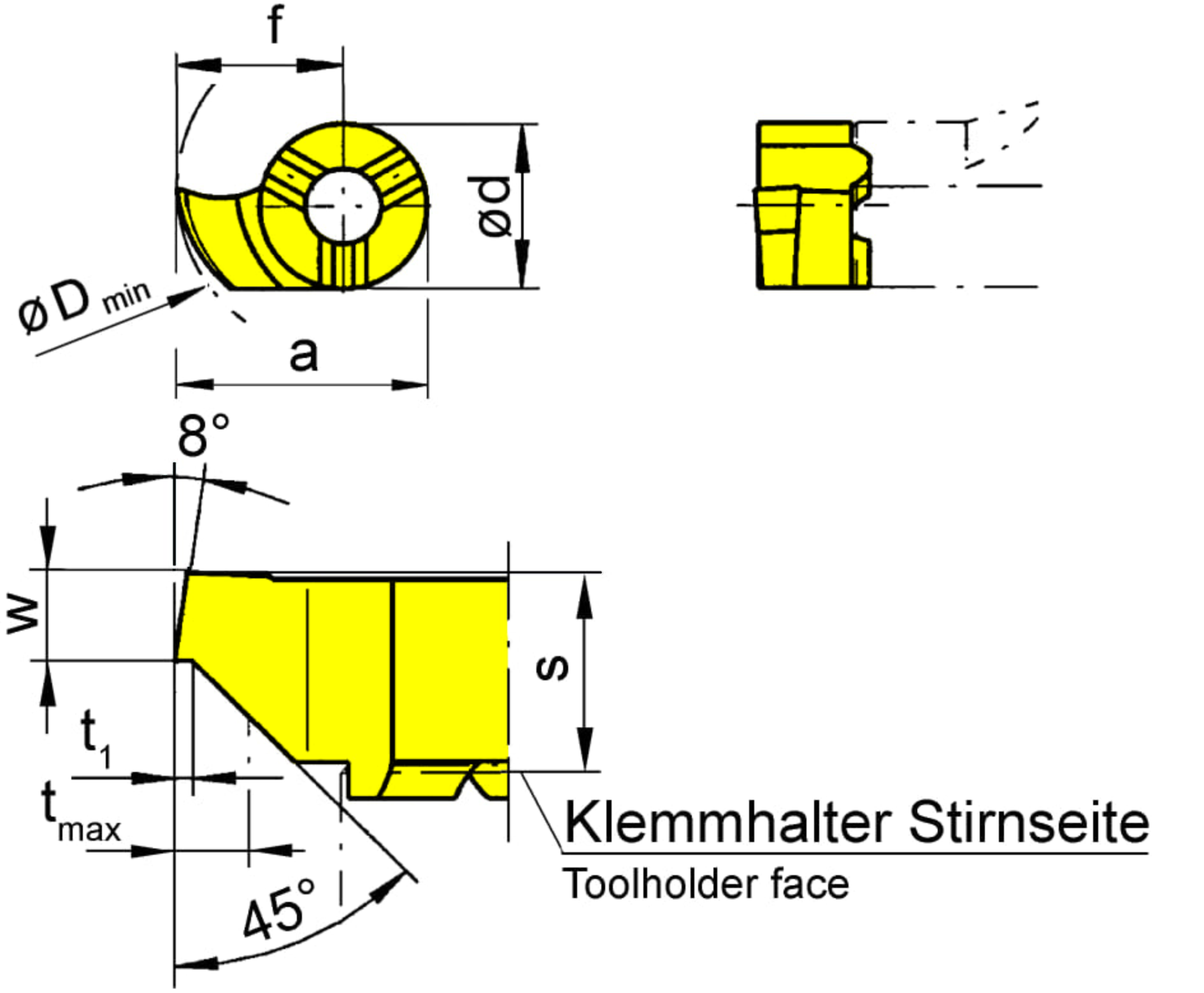

Kleinster Bohrungsdurchmesser (Dmin)
14
mm
Schneidplattenhöhe, Schneidplattendicke (s)
5.3
mm
Verzahnungsdurchmesser, Kopfdurchmesser (d)
9
mm
Einstellmaß radial (f)
9
mm
Schneidbreite (w)
1.5
mm
Katalog_SSC
114090L
DIN_SSC
HORN-11409084L
ISO_SSC
HORN114090$84L$$$$$
eclass-shortcut
21-18-20-11
Stechtiefe ohne Nutaußenkantenfase (t1)
0.2
mm
Maximale Stechtiefe (tmax)
1.5
mm
Kopfmaß (a)
13.5
mm
| Downloads | |
|---|---|
| L114_0815_45.DXF | Download |
| L114_0815_45_20171121_191809099.STP | Download |
| Alle Dateien herunterladen | |
