340.2532.02
Klemmhalter
Materialnummer 340253202

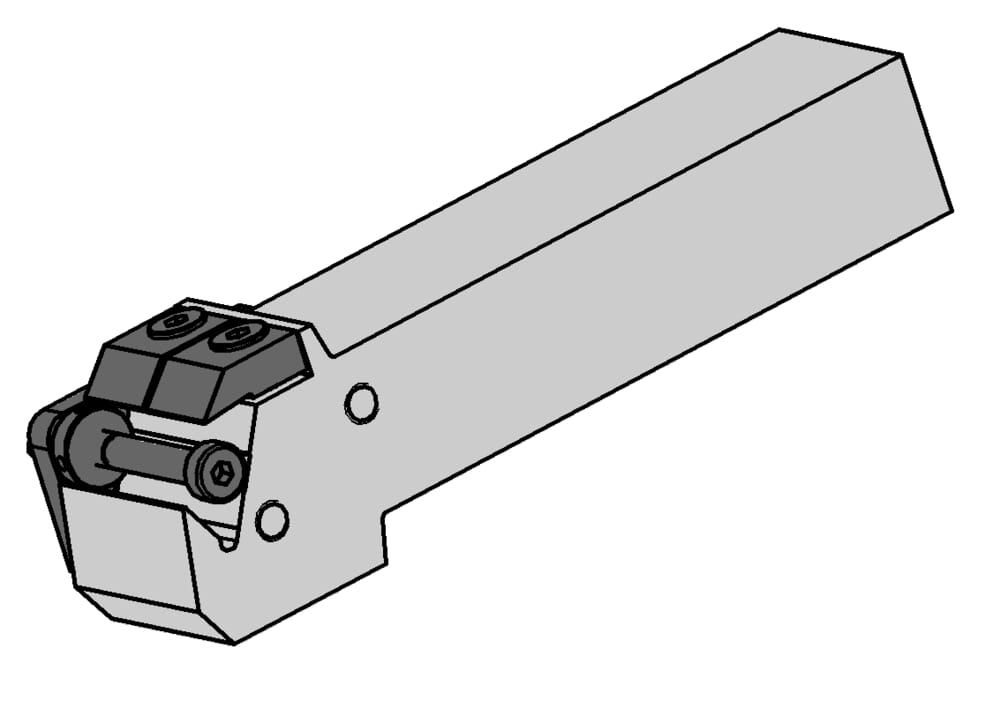

HORN Klemmhalter 340.2532.02 zum Drehen
Bitte beachten:Technologieinformationen

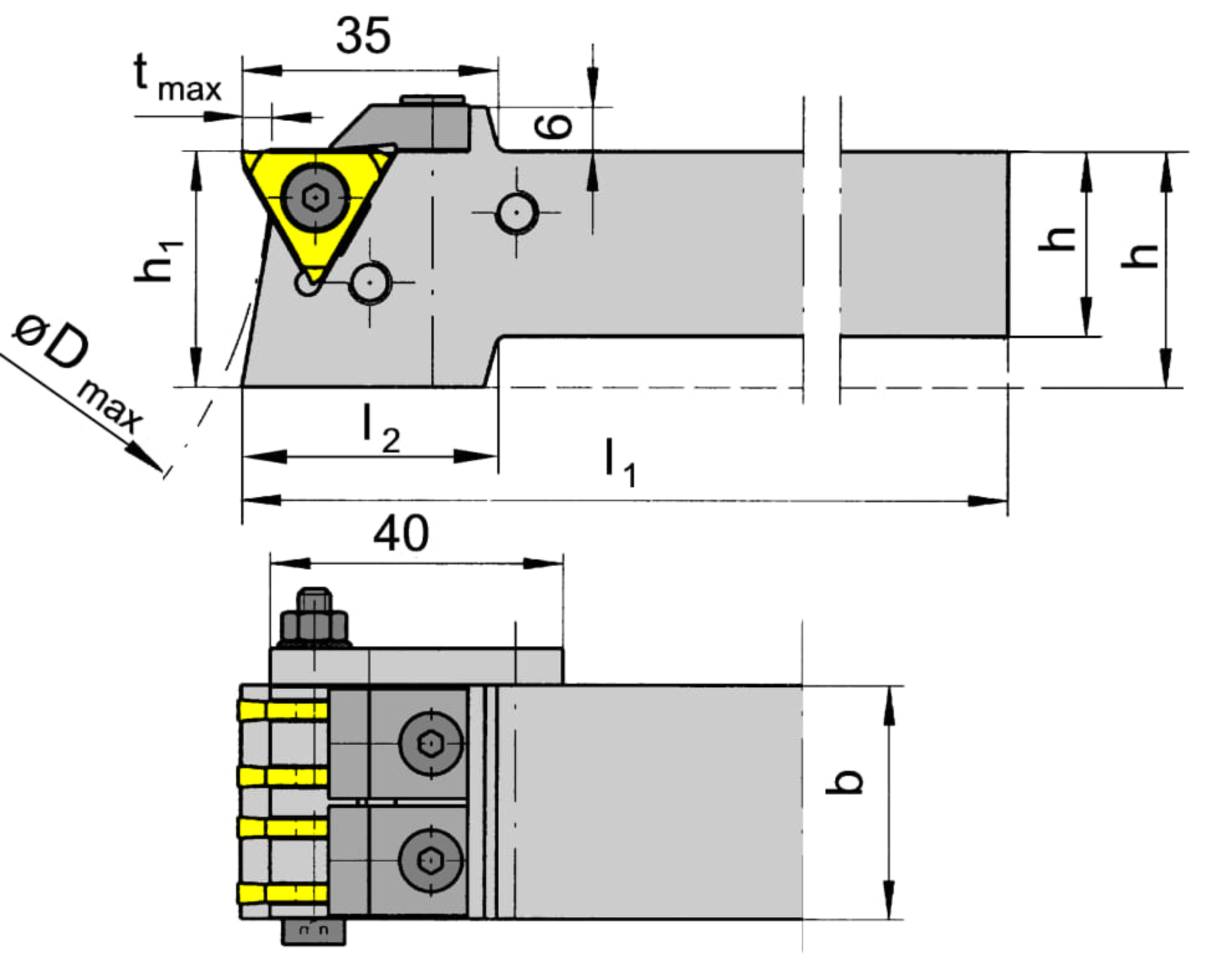

Kopflänge unten (inkl. Schneidplatte) (l2)
35
mm
eclass-shortcut
21-18-10-04
Plattensitzgröße (Größe)
2
ISO_CCTMS
VKT01A2532$$$$
DIN_CCTMS
VKT25320105
Katalog_CCTWS
31202N
DIN_CCTWS
HORN-31202000N
ISO_CCTWS
HORN-31202$000N$$$$$
Maximaler Werkstückdurchmesser (Dmax)
160
mm
Maximale Stechtiefe (tmax)
4
mm
Schafthöhe (h)
25
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
170
mm
Einstellmaß (h1)
32
Schaftbreite (b)
32
mm
| Downloads | |
|---|---|
| 340253202.DXF | Download |
| 340_2532_02.STP | Download |
| Alle Dateien herunterladen | |
