328.1423.00 AS45
Schneidplatte
Materialnummer 328142300AS45

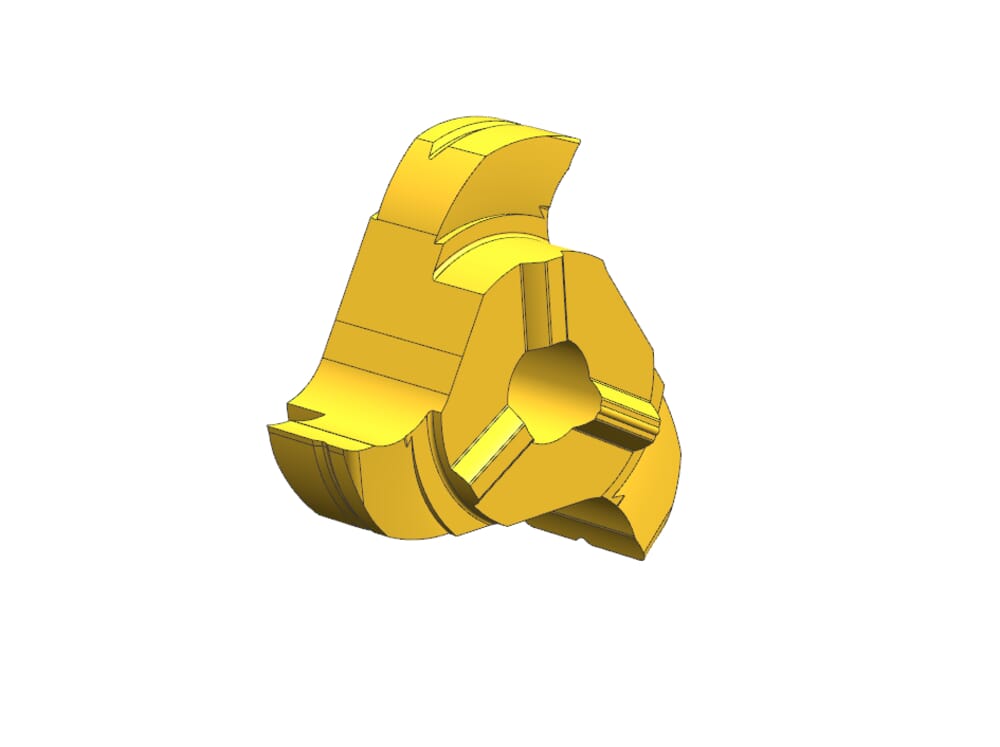

HORN Schneidplatte 328.1423.00 AS45 zum Fräsen
Bitte beachten:Technologieinformationen
Schneidkreisdurchmesser (Ds)
24
mm
ISO_SSC
HORN328143$84R$$$$$
DIN_SSC
HORN32814384R
Katalog_SSC
328143R
Schneidbreite (w)
9.2
mm
Schneidplattendicke, Einstellmaß Länge komplett (s)
9.8
mm
Eckenradius oben (r1)
0.5
mm
Eckenradius unten (r2)
1
mm
Nutgröße (a)
14
mm
eclass-shortcut
21-18-20-11
| Downloads | |
|---|---|
| 328142300_20210629_105645847.DXF | Download |
| 328142300_20210630_095123424.STP | Download |
| Alle Dateien herunterladen | |
