356.3018.A.05
Klemmhalter
Materialnummer 3563018A05

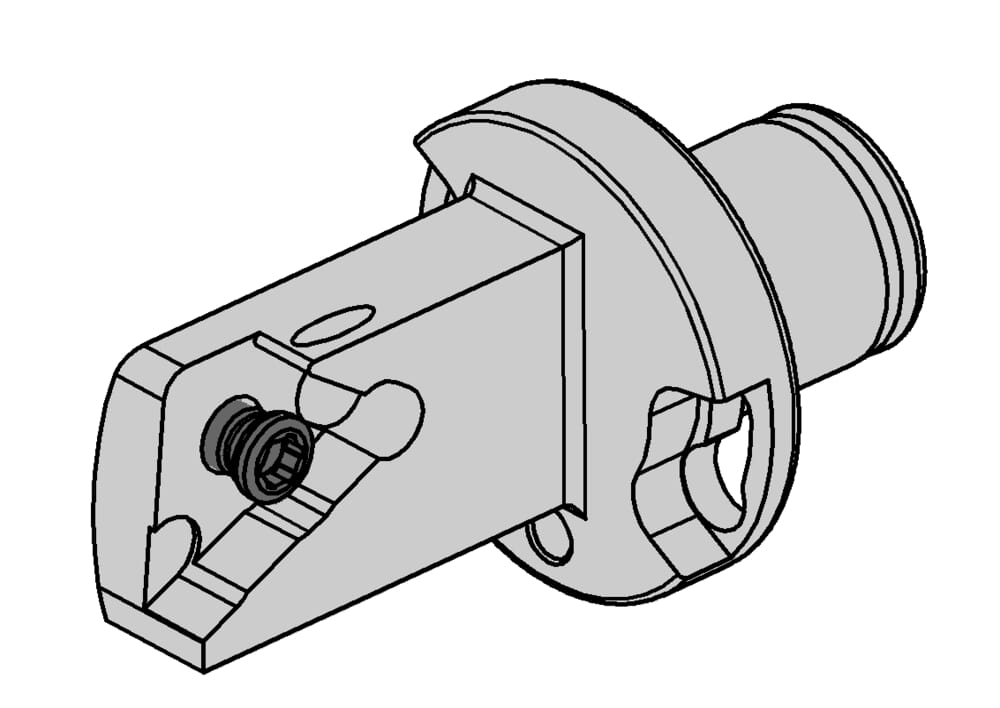

HORN Klemmhalter 356.3018.A.05 zum Nutstoßen
Bitte beachten:Technologieinformationen

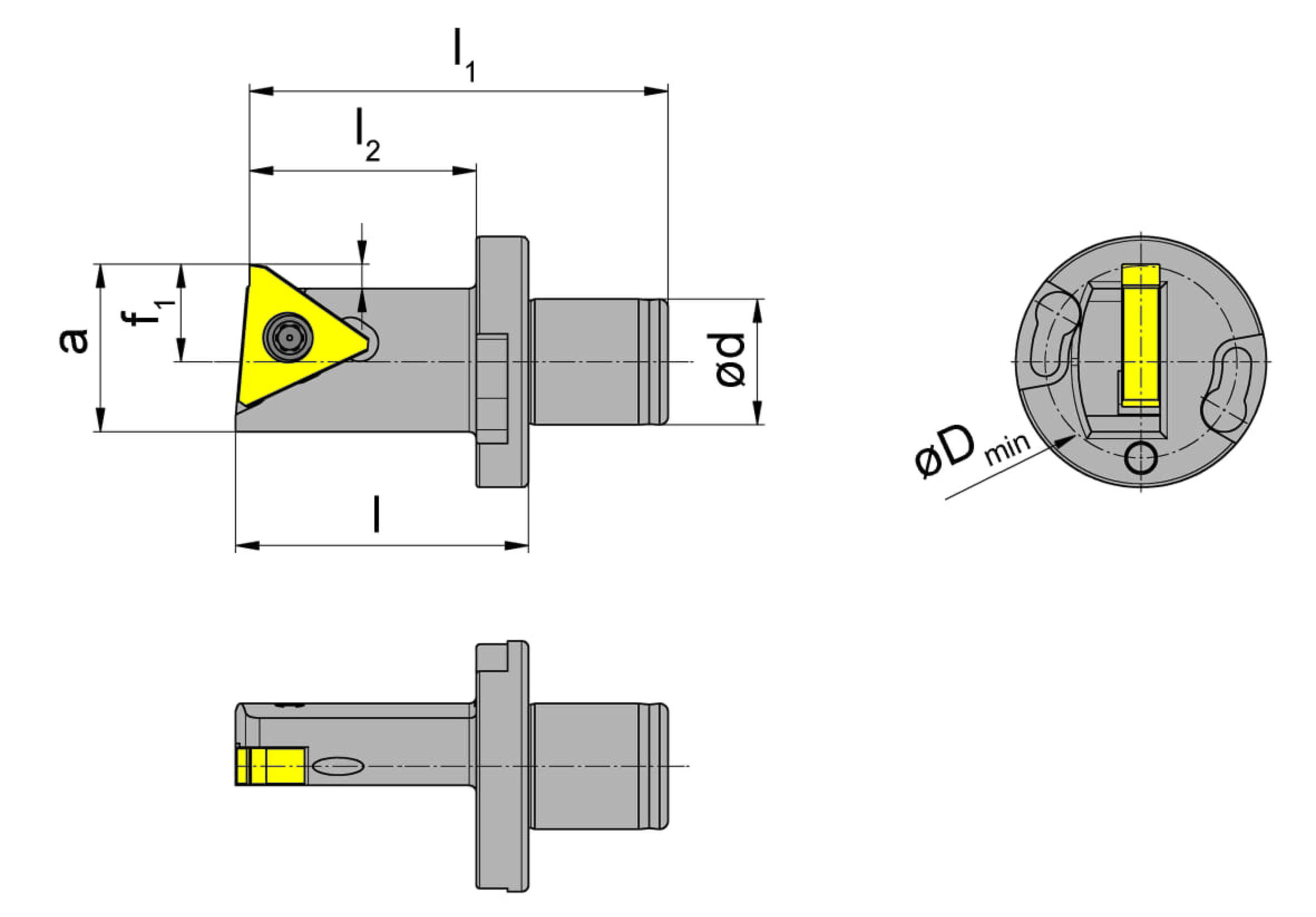

Spann-, Schaftdurchmesser (d)
18
eclass-shortcut
21-18-10-01
total-length-met
62
mm
Katalog_CCTMS
AR2P
Katalog_CCTWS
31505R
DIN_CCTWS
HORN-31505051R
ISO_CCTWS
HORN31505$051R$$$$$
Spitzenhöhe (a)
24
mm
Minimum Bohrungsdurchmesser (Dmin)
27.5
mm
Länge ab Bund (l)
42
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
62
mm
Einstellmaß Mitte bis Schneide (f1)
14
Auskrag-, Hals-, Nutzlänge (l2)
34
mm
