382.0080.27.08
Scheibenfräser
Materialnummer 38200802708

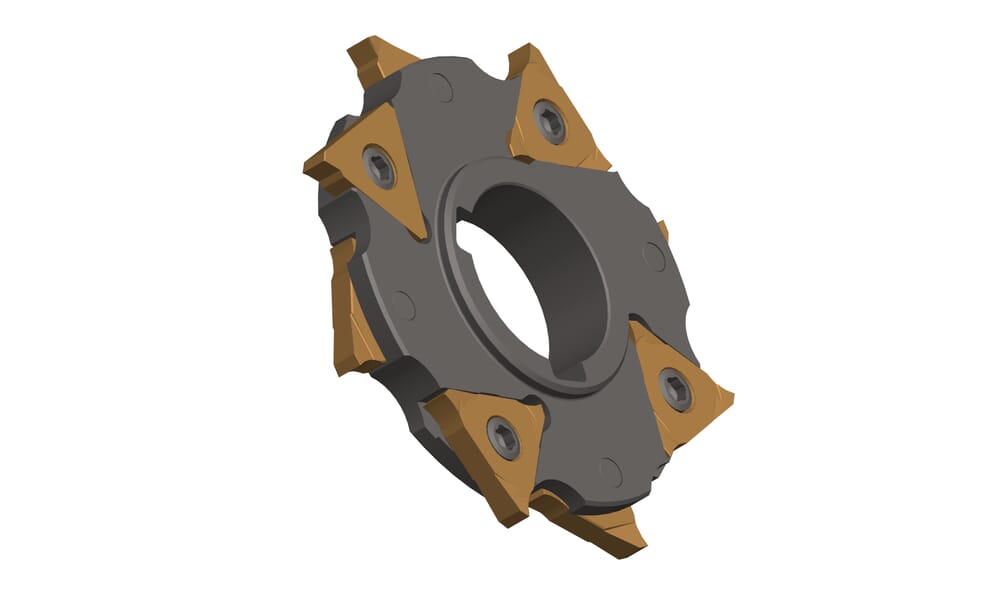

HORN Scheibenfräser 382.0080.27.08 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314041R;314041L
eclass-shortcut
21-18-09-06
Gesamtbreite mit Mitnehmerringen (b2)
12
mm
Maximale Frästiefe, Nuttiefe (tmax)
21
mm
Linke Wendeschneidplatte (linke WSP)
4x L314...
Rechte Wendeschneidplatte (rechte WSP)
4x R314....
Schneidbreite maximum (w)
8
mm
Durchmesser Aufnahmebohrung (d2)
27
mm
ISO_CCTMS
FDA01G2700$$$$
DIN_CCTMS
FDA02700100
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISO_CCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Zähnezahl (Z)
4
St.
Bunddurchmesser Fräskörper (d3)
36
mm
Schneidkreisdurchmesser (Ds)
80
mm
| Downloads | |
|---|---|
| 38200802708_20210625_201439865.DXF | Download |
| 382_0080_27_08_20180321_143656083.STP | Download |
| Alle Dateien herunterladen | |
