382.0100.32.06
Scheibenfräser
Materialnummer 38201003206

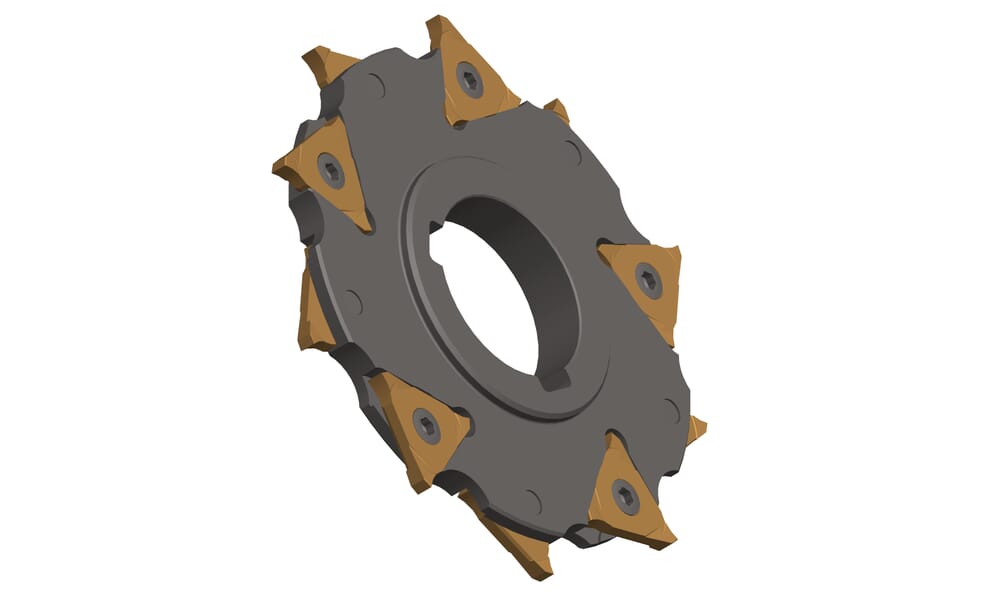

HORN Scheibenfräser 382.0100.32.06 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314027R;314027L
eclass-shortcut
21-18-09-06
Gesamtbreite mit Mitnehmerringen (b2)
10
mm
Maximale Frästiefe, Nuttiefe (tmax)
25.5
mm
Linke Wendeschneidplatte (linke WSP)
5x L314...
Rechte Wendeschneidplatte (rechte WSP)
5x R314...
Schneidbreite maximum (w)
6
mm
Durchmesser Aufnahmebohrung (d2)
32
mm
ISO_CCTMS
FDA01G3200$$$$
DIN_CCTMS
FDA03200100
DIN_CCTWS
HORN-314027101R;HORN-314027101L
ISO_CCTWS
HORN314027101R$$$$$;HORN314027101L$$$$$
Zähnezahl (Z)
5
St.
Bunddurchmesser Fräskörper (d3)
47
mm
Schneidkreisdurchmesser (Ds)
100
mm
| Downloads | |
|---|---|
| 38201003206_20211215_151229995.DXF | Download |
| 382_0100_32_06.STP | Download |
| Alle Dateien herunterladen | |
