382.0160.40.08
Scheibenfräser
Materialnummer 38201604008

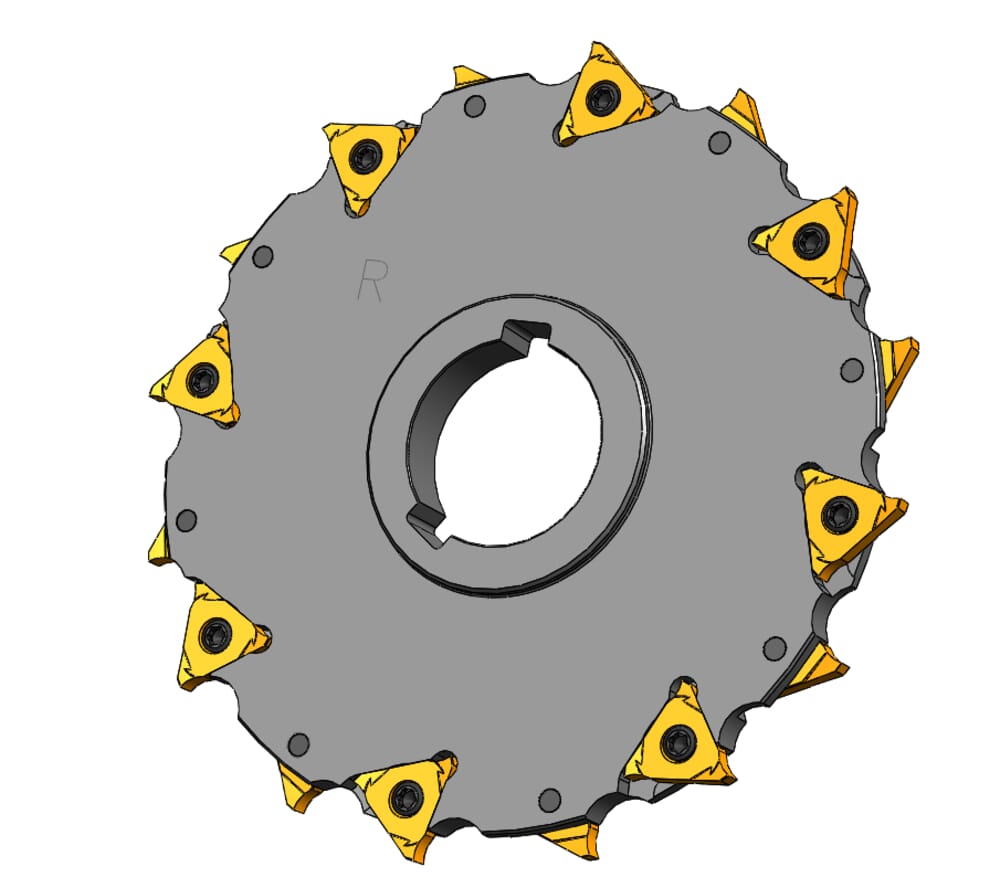

HORN Scheibenfräser 382.0160.40.08 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314041R;314041L
eclass-shortcut
21-18-09-06
Gesamtbreite mit Mitnehmerringen (b2)
12
mm
Maximale Frästiefe, Nuttiefe (tmax)
50
mm
Linke Wendeschneidplatte (linke WSP)
8x L314...
Rechte Wendeschneidplatte (rechte WSP)
8x R314...
Schneidbreite maximum (w)
8
mm
Durchmesser Aufnahmebohrung (d2)
40
mm
ISO_CCTMS
FDA01G4000$$$$
DIN_CCTMS
FDA04000100
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISO_CCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Zähnezahl (Z)
8
St.
Bunddurchmesser Fräskörper (d3)
58
mm
Schneidkreisdurchmesser (Ds)
160
mm
| Downloads | |
|---|---|
| 38201604008_20211215_151503641.DXF | Download |
| 382_0160_40_08.STP | Download |
| Alle Dateien herunterladen | |
