382.0200.50.06
Scheibenfräser
Materialnummer 38202005006

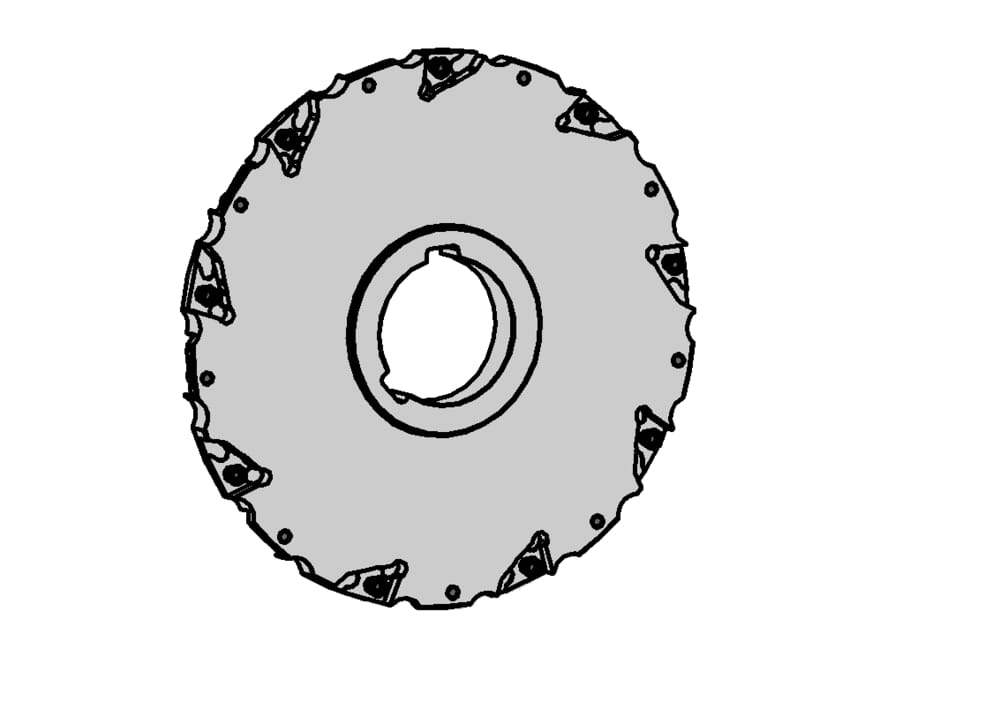

HORN Scheibenfräser 382.0200.50.06 zum Fräsen
Bitte beachten:Technologieinformationen

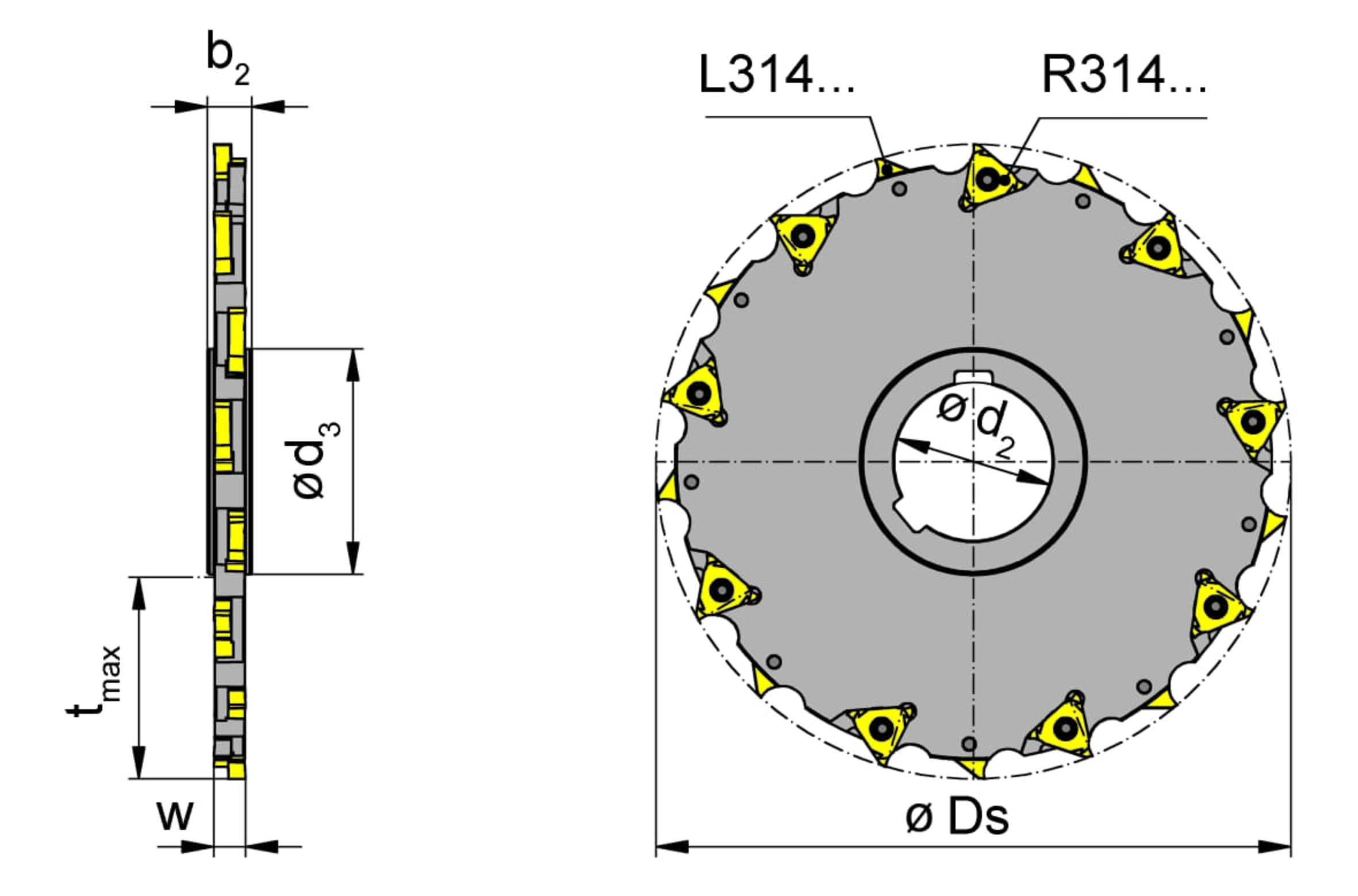

Durchmesser Aufnahmebohrung (d2)
50
mm
Gesamtbreite mit Mitnehmerringen (b2)
10
mm
Maximale Frästiefe, Nuttiefe (tmax)
63.5
mm
Linke Wendeschneidplatte (linke WSP)
9x L314...
Rechte Wendeschneidplatte (rechte WSP)
9x R314...
Schneidbreite maximum (w)
6
mm
Schneidkreisdurchmesser (Ds)
200
mm
ISO_CCTMS
FDA01G5000$$$$
DIN_CCTMS
FDA05000100
Katalog_CCTWS
314027R;314027L
DIN_CCTWS
HORN-314027101R;HORN-314027101L
ISO_CCTWS
HORN314027101R$$$$$;HORN314027101L$$$$$
Zähnezahl (Z)
9
St.
Bunddurchmesser Fräskörper (d3)
71
mm
| Downloads | |
|---|---|
| 382_0200_50_06-ISO.XML | Download |
| 382_0200_50_06-DXF.DXF | Download |
| 382_0200_50_06-STP.STP | Download |
| 382_0200_50_06-DIN.XML | Download |
| Alle Dateien herunterladen | |
