382.0200.50.08
Scheibenfräser
Materialnummer 38202005008

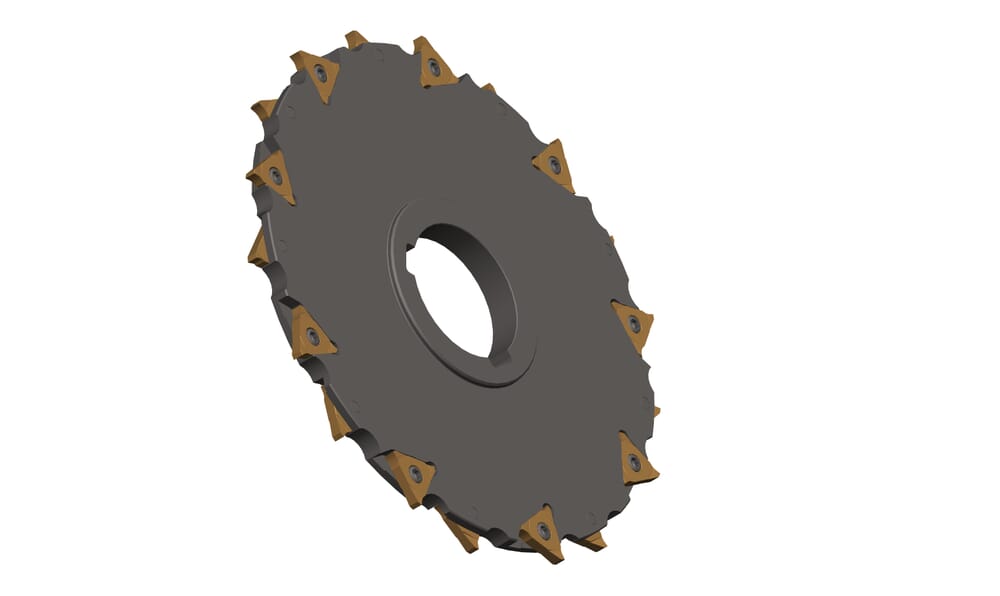

HORN Scheibenfräser 382.0200.50.08 zum Fräsen
Bitte beachten:Technologieinformationen
Durchmesser Aufnahmebohrung (d2)
50
mm
Gesamtbreite mit Mitnehmerringen (b2)
12
mm
Maximale Frästiefe, Nuttiefe (tmax)
63.5
mm
Linke Wendeschneidplatte (linke WSP)
9x L314...
Rechte Wendeschneidplatte (rechte WSP)
9x R314...
Schneidbreite maximum (w)
8
mm
Schneidkreisdurchmesser (Ds)
200
mm
ISO_CCTMS
FDA01G5000$$$$
DIN_CCTMS
FDA05000100
Katalog_CCTWS
314041R;314041L
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISO_CCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Zähnezahl (Z)
9
St.
Bunddurchmesser Fräskörper (d3)
71
mm
| Downloads | |
|---|---|
| 382_0200_50_08-ISO.XML | Download |
| 382_0200_50_08-DXF.DXF | Download |
| 382_0200_50_08-STP.STP | Download |
| 382_0200_50_08-DIN.XML | Download |
| Alle Dateien herunterladen | |
