382.0200.50.10
Scheibenfräser
Materialnummer 38202005010

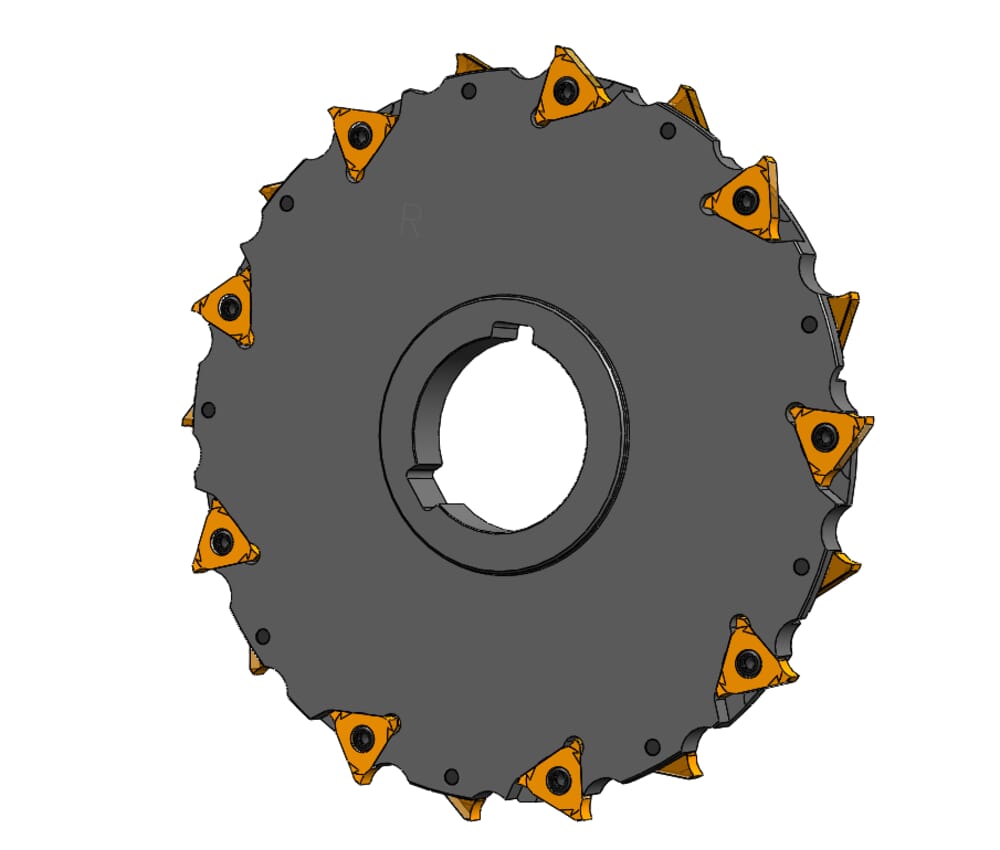

HORN Scheibenfräser 382.0200.50.10 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314052R;314052L
eclass-shortcut
21-18-09-06
Gesamtbreite mit Mitnehmerringen (b2)
14
mm
Maximale Frästiefe, Nuttiefe (tmax)
63.5
mm
Linke Wendeschneidplatte (linke WSP)
9x L314...
Rechte Wendeschneidplatte (rechte WSP)
9x R314...
Schneidbreite maximum (w)
10
mm
Durchmesser Aufnahmebohrung (d2)
50
mm
ISO_CCTMS
FDA01G5000$$$$
DIN_CCTMS
FDA05000100
DIN_CCTWS
HORN-314052101R;HORN-314052101L
ISO_CCTWS
HORN314052101R$$$$$;HORN314052101L$$$$$
Zähnezahl (Z)
9
St.
Bunddurchmesser Fräskörper (d3)
71
mm
Schneidkreisdurchmesser (Ds)
200
mm
| Downloads | |
|---|---|
| 38202005010_20211215_151638769.DXF | Download |
| 382_0200_50_10.STP | Download |
| Alle Dateien herunterladen | |
