383.0100.27.08
Scheibenfräser
Materialnummer 38301002708

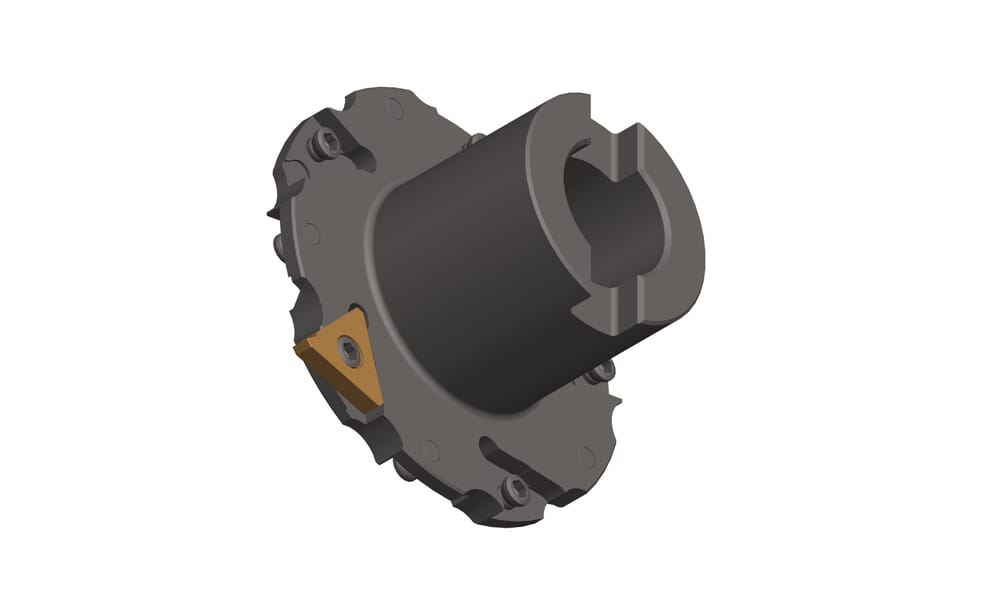

HORN Scheibenfräser 383.0100.27.08 zum Fräsen
Bitte beachten:Technologieinformationen
DIN_CCTMS
FDA02700100
eclass-shortcut
21-18-09-06
Aufnahmedurchmesser Fräsdorn (d2)
48
mm
Durchmesser Plananlage für Scheibenfräser (d3)
27
mm
Linke Wendeschneidplatte (linke WSP)
5x L314...
Rechte Wendeschneidplatte (rechte WSP)
5x R314...
Schneidbreite maximum (w)
8
mm
Fräserlänge mit Wendeschneidplatte (h)
50
mm
maximale Frästiefe (tmax)
25
mm
ISO_CCTMS
FDA01G2700$$$$
Katalog_CCTWS
314041R;314041L
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISO_CCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Zähnezahl (Z)
5
St.
Schneidkreisdurchmesser (Ds)
100
mm
| Downloads | |
|---|---|
| 383_0100_27_08_20180321_143935901.DXF | Download |
| 383_0100_27_08.STP | Download |
| Alle Dateien herunterladen | |
