383.0100.27.10
Scheibenfräser
Materialnummer 38301002710

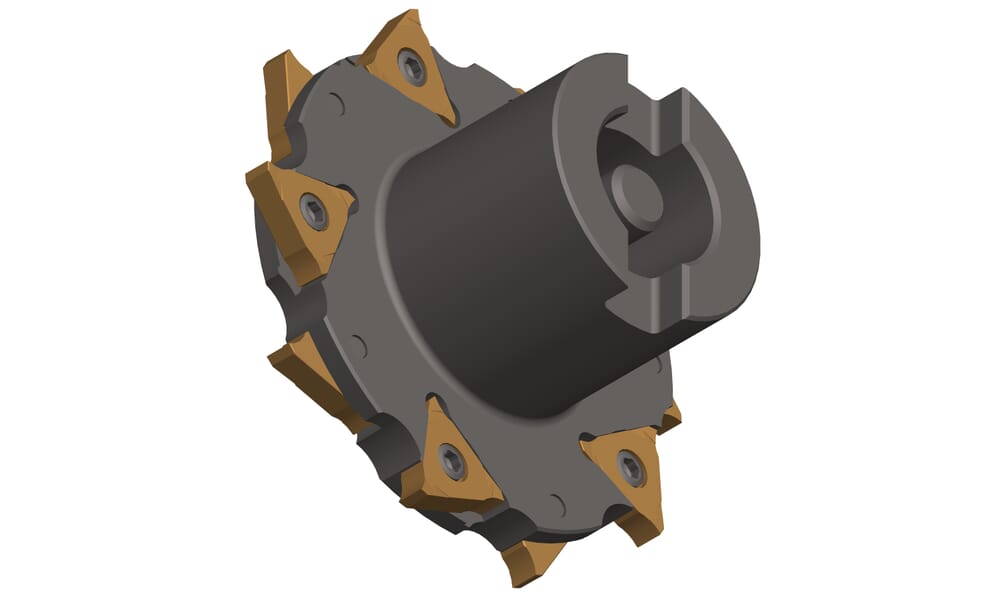

HORN Scheibenfräser 383.0100.27.10 zum Fräsen
Bitte beachten:Technologieinformationen
DIN_CCTMS
FDA02700100
eclass-shortcut
21-18-09-06
Aufnahmedurchmesser Fräsdorn (d2)
48
mm
Durchmesser Plananlage für Scheibenfräser (d3)
27
mm
Linke Wendeschneidplatte (linke WSP)
5x L314...
Rechte Wendeschneidplatte (rechte WSP)
5x R314...
Schneidbreite maximum (w)
10
mm
Fräserlänge mit Wendeschneidplatte (h)
50
mm
maximale Frästiefe (tmax)
25
mm
ISO_CCTMS
FDA01G2700$$$$
Katalog_CCTWS
314052R;314052L
DIN_CCTWS
HORN-314052101R;HORN-314052101L
ISO_CCTWS
HORN314052101R$$$$$;HORN314052101L$$$$$
Zähnezahl (Z)
5
St.
Schneidkreisdurchmesser (Ds)
100
mm
| Downloads | |
|---|---|
| 383_0100_27_10_20180321_143943542.DXF | Download |
| 383_0100_27_10.STP | Download |
| Alle Dateien herunterladen | |
