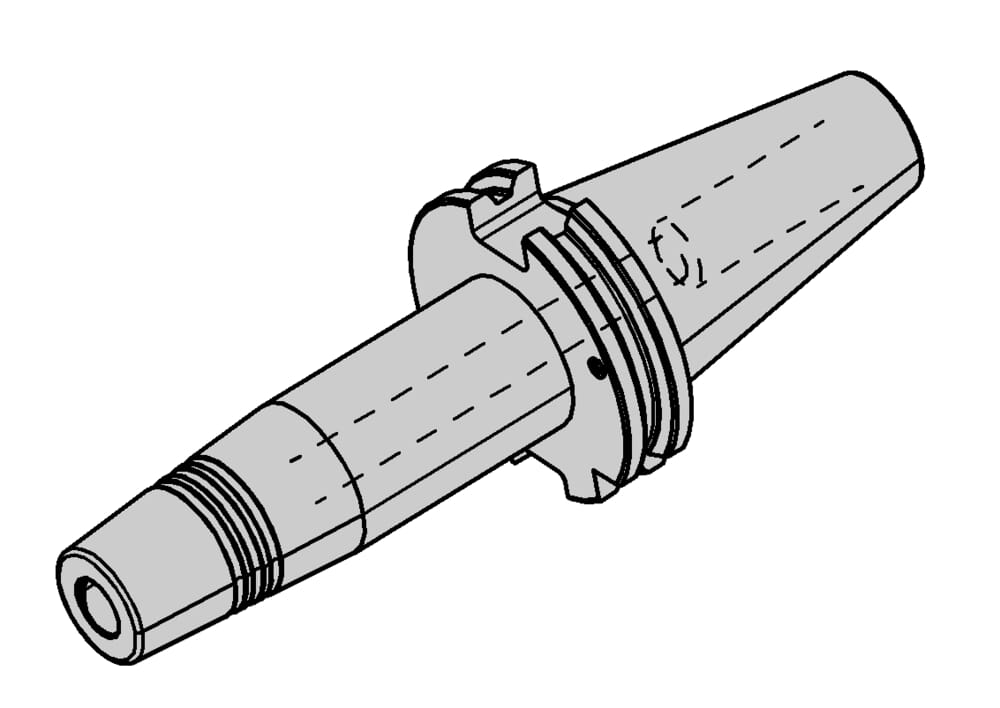

HDS4X.SK40.20.120
Hydrodehnspannfutter
Materialnummer HDS4XSK4020120
HORN Hydrodehnspannfutter HDS4X.SK40.20.120 zum
Bitte beachten:Technologieinformationen

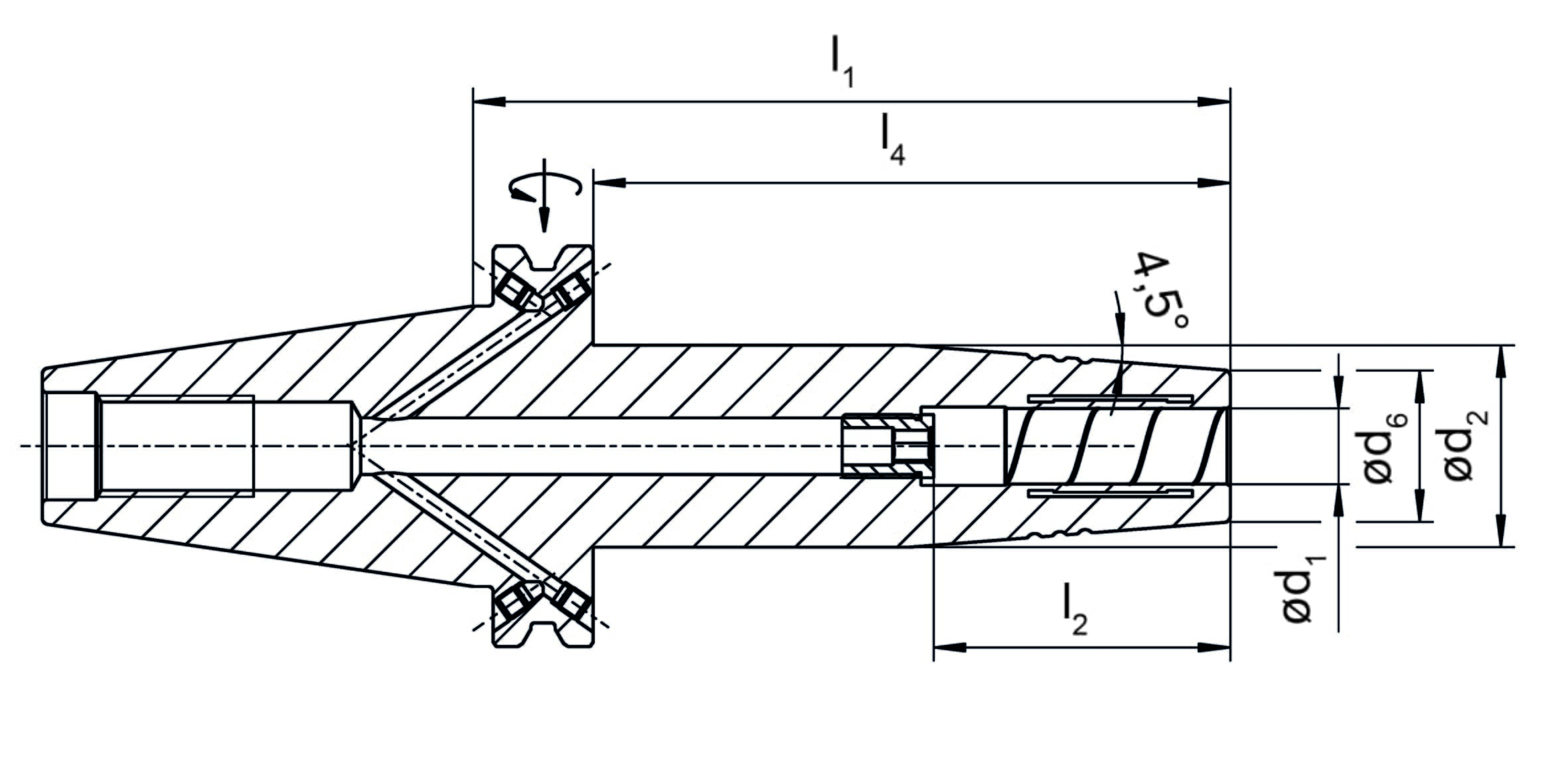

Maximale Einspannlänge (l2)
52
mm
Nutz-, Auskraglänge (l4)
101
mm
Spanndurchmesser (d1)
20
mm
System (System)
SK 40
Kleinster Außendurchmesser (d6)
33
mm
Gewicht [kg] (Gewicht [kg])
1.3
kg
Kegeldurchmesser (d2)
42
mm
Gesamtlänge (l1)
120
mm
Anzugsdrehmoment (Mmin [Nm])
330
Nm
| Downloads | |
|---|---|
| HDS4XSK4020120.DXF | Download |
| HDS4XSK4020120_20240118_060521594.STP | Download |
| Alle Dateien herunterladen | |
