LNK100.3215.4.22.IK
Kassette
Materialnummer LNK1003215422IK

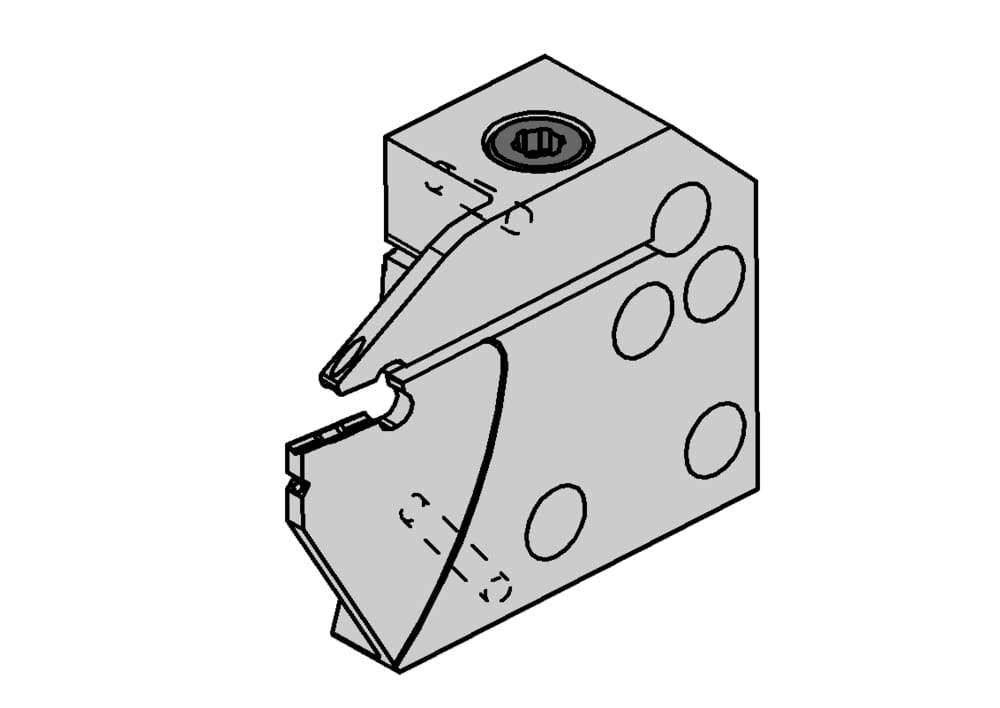

HORN Kassette LNK100.3215.4.22.IK zum Drehen
Bitte beachten:Technologieinformationen

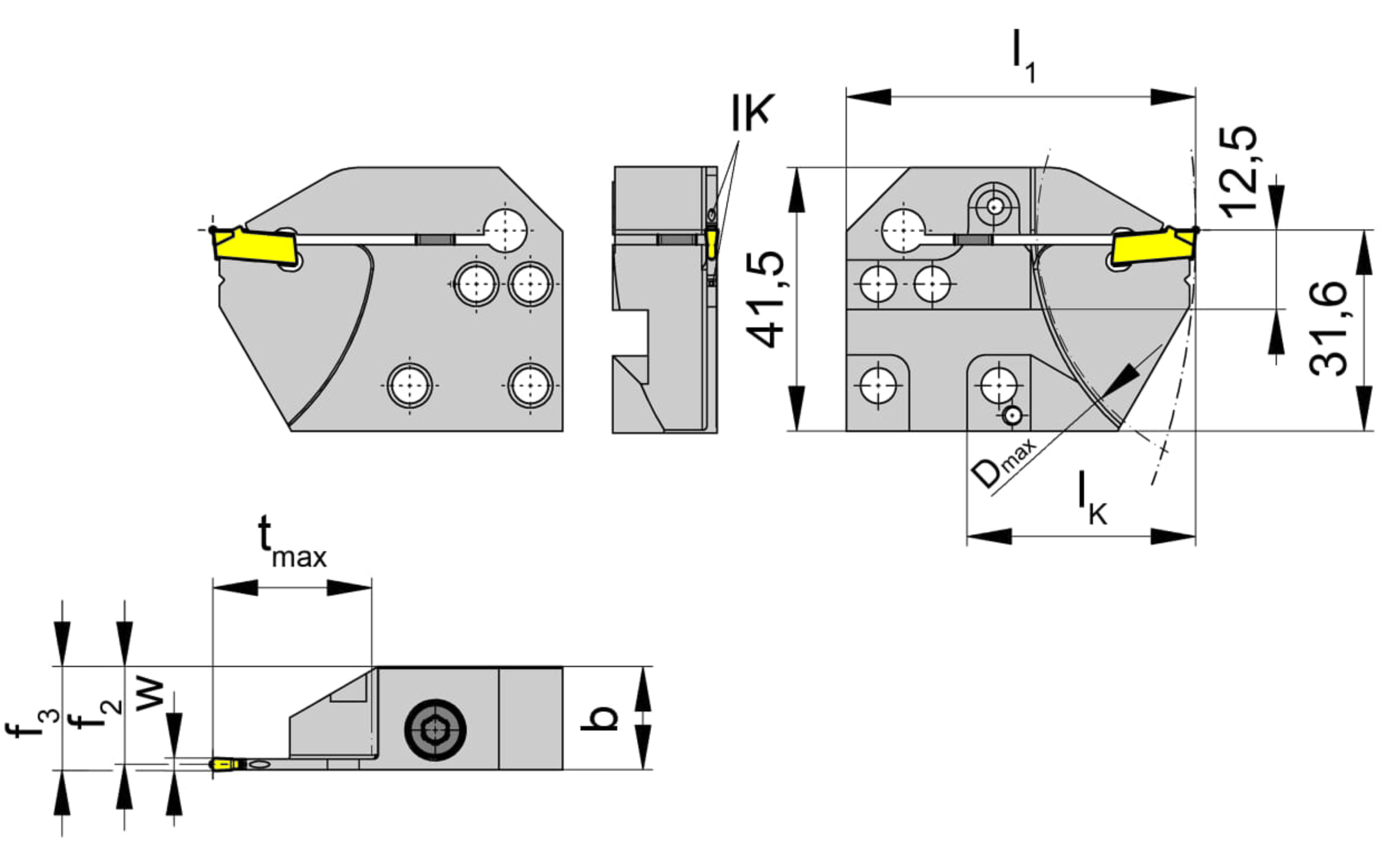

Einstellmaß von Anlage Kassette (Formel) (f3)
f2+w/2
eclass-shortcut
21-18-15-90
Schneidbreite (w)
2.5
mm
Katalog_CCTMS
220002
ISO_CCTMS
HORN22000293$$
DIN_CCTMS
HORN-22000293
Katalog_CCTWS
100028
DIN_CCTWS
HORN-100020058N
ISO_CCTWS
HORN100020058N$$$$$
Maximaler Werkstückdurchmesser (Dmax)
80
mm
Maximale Stechtiefe (tmax)
25
mm
Länge Anlage Kassette bis Schneide (lK)
36
mm
Kassettendicke (b)
16.2
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
55
mm
Einstellmaß Schneidenmitte (f2)
15.15
mm
| Downloads | |
|---|---|
| LNK1003215422IK_20230113_150640223.STP | Download |
| Alle Dateien herunterladen | |
