R105.1809.0.2 TH35
Schneidplatte
Materialnummer R105180902TH35

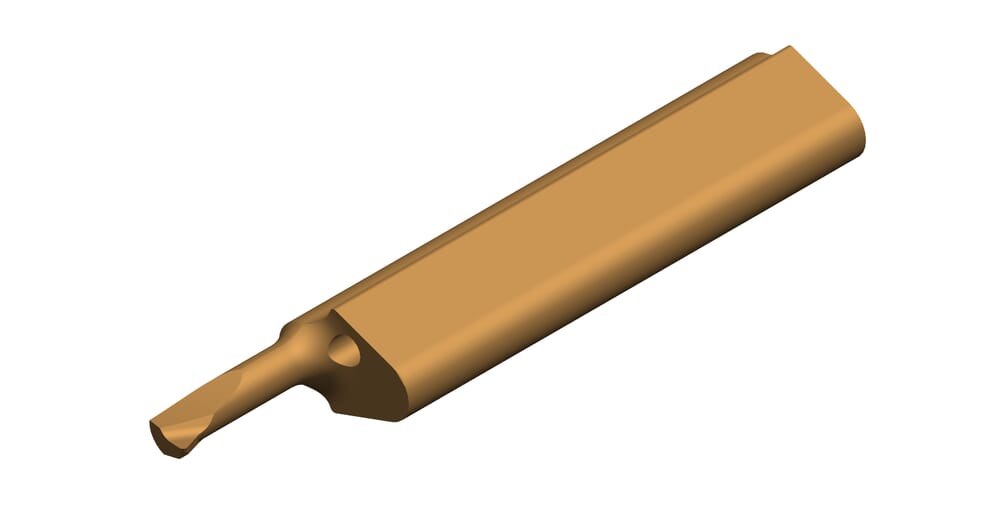

HORN Schneidplatte R105.1809.0.2 TH35 zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-20-11
Kleinster Bohrungsdurchmesser (Dmin)
2
mm
Gesamtlänge (l5)
25
mm
Einstellmaß radial (f)
1
mm
Halsdurchmesser (d)
1.6
mm
Katalog_SSC
105123
DIN_SSC
HORN-10512395N
ISO_SSC
HORN105123$95N$$$$$
Rohlingsbreite (b)
5.9
mm
Maximale Stechtiefe (tmax)
0.15
mm
Kopfmaß (a)
1.9
mm
Spitzenradius (r)
0.15
mm
Halslänge (l2)
6
mm
| Downloads | |
|---|---|
| R105180902_20210626_041403475.DXF | Download |
| R105180902_20230113_232624590.STP | Download |
| Alle Dateien herunterladen | |
