R220.00C3.K1.IK
Grundträger
Materialnummer R22000C3K1IK

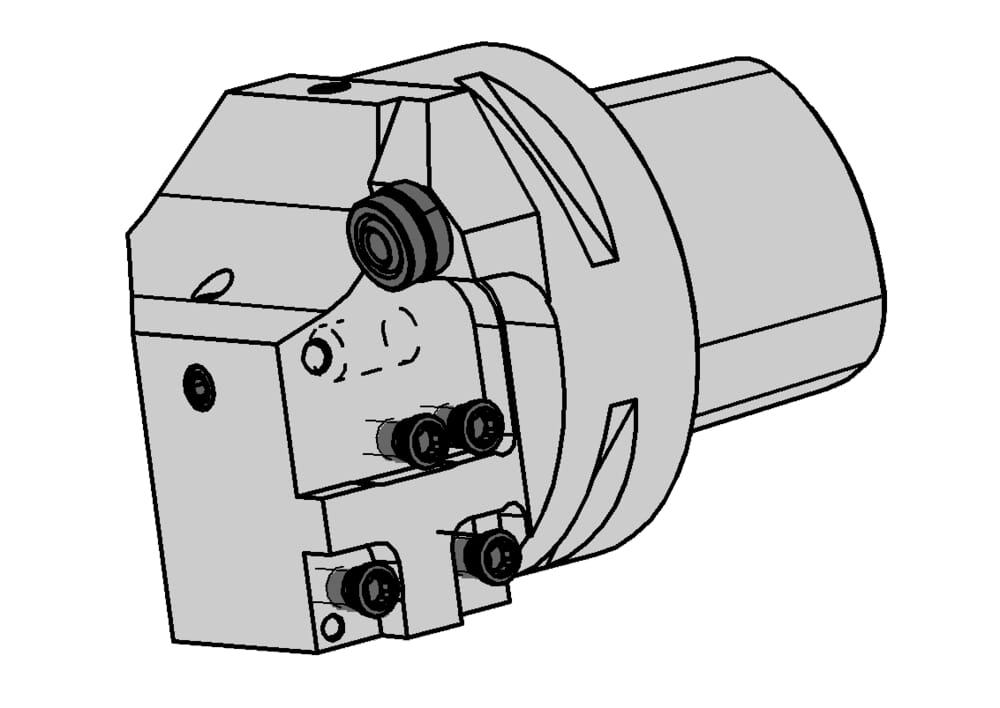

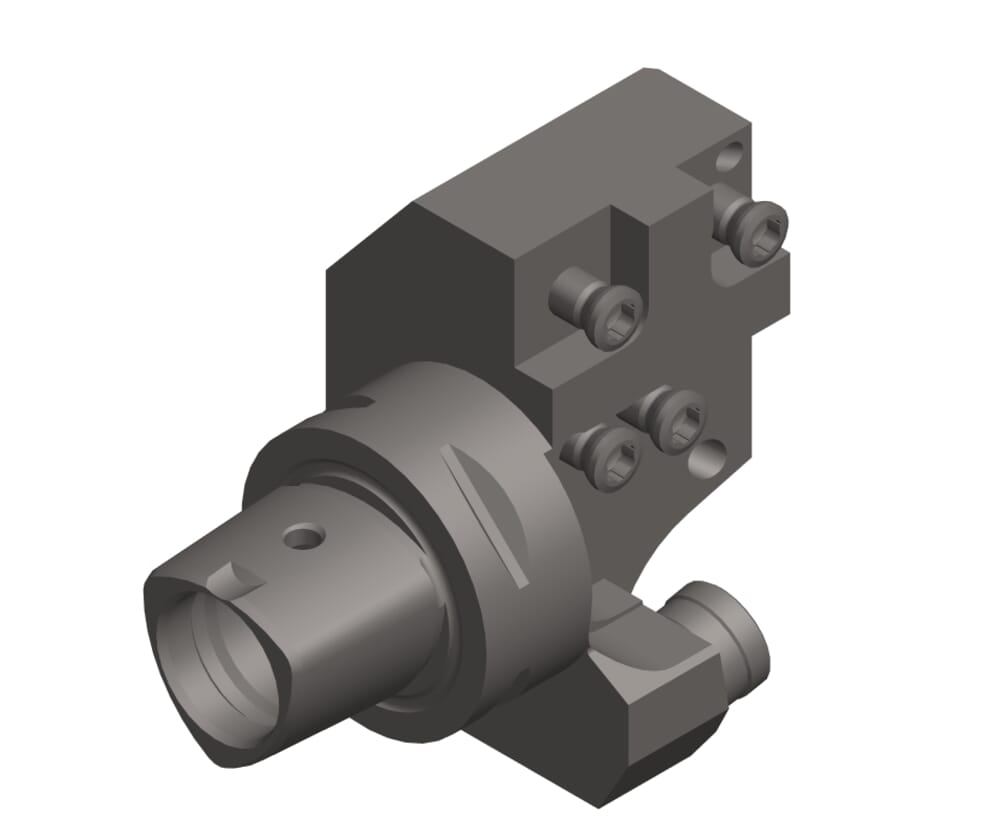

HORN Grundträger R220.00C3.K1.IK zum Drehen
Bitte beachten:Technologieinformationen
Einstellmaß (Formel) (f)
f1+f3
eclass-shortcut
21-18-10-18
ISO_CCTMS
CCS01C0320$$$$;CCS01C0320$$$$
DIN_CCTMS
CCS03200195;CCS03200195
Katalog_CCTWS
220001
DIN_CCTWS
HORN-22000193;HORN-22000193;HORN-22000183;HORN-22000183
ISO_CCTWS
HORN22000193$$;HORN22000193$$;HORN22000183$$;HORN22000183$$

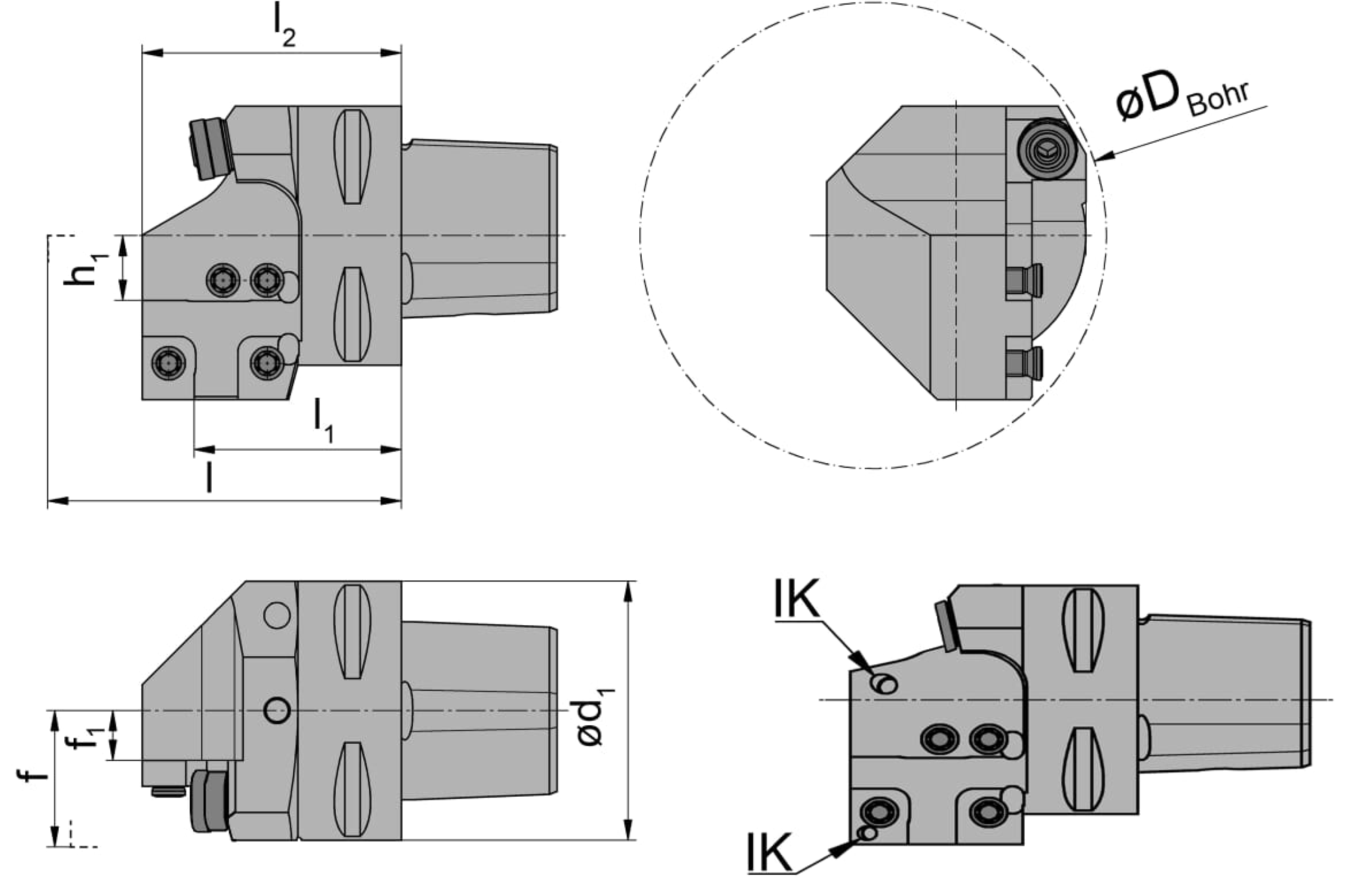

Länge Zusammenbau Formel (l)
l1+lK
Länge ab Bund (l2)
46
mm
Einstellmaß (f1)
4.6
mm
Bunddurchmesser (d1)
32
mm
Anlage Kassette ab Bund (l1)
36
mm
Abstand von Mitte (h1)
12.5
mm
| Downloads | |
|---|---|
| R22000C3K1IK_20210628_204608297.DXF | Download |
| R22000C3K1IK_20210630_153923270.STP | Download |
| Alle Dateien herunterladen | |
