SH117.1412.S1.08
Klemmhalter Schwarzer
Materialnummer SH1171412S108

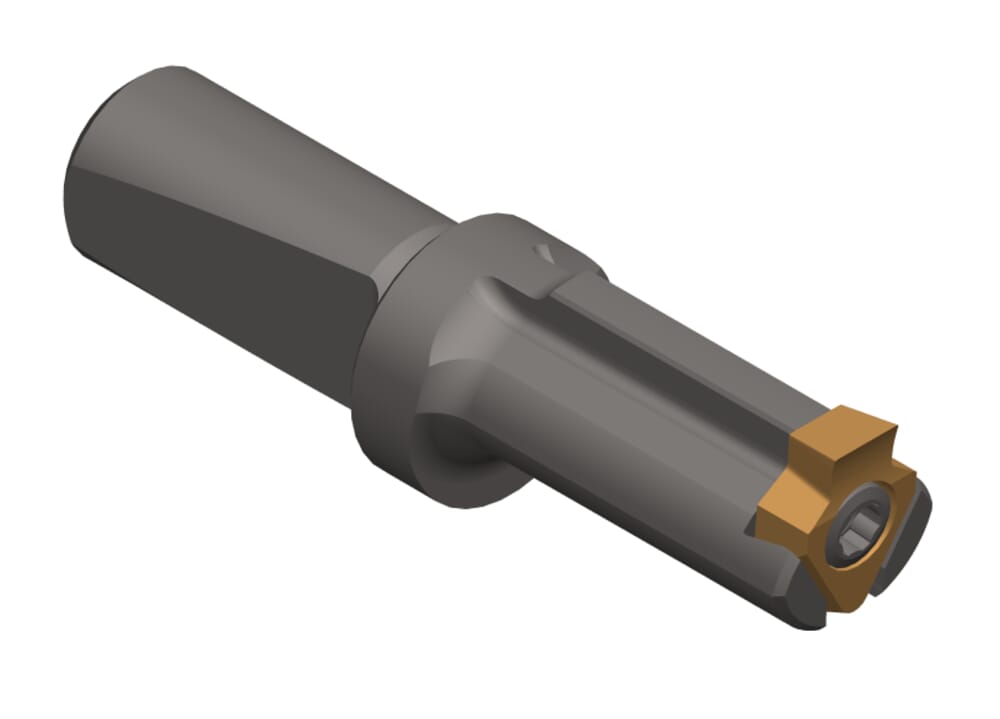

HORN Klemmhalter Schwarzer SH117.1412.S1.08 zum Nutstoßen
Bitte beachten:Technologieinformationen

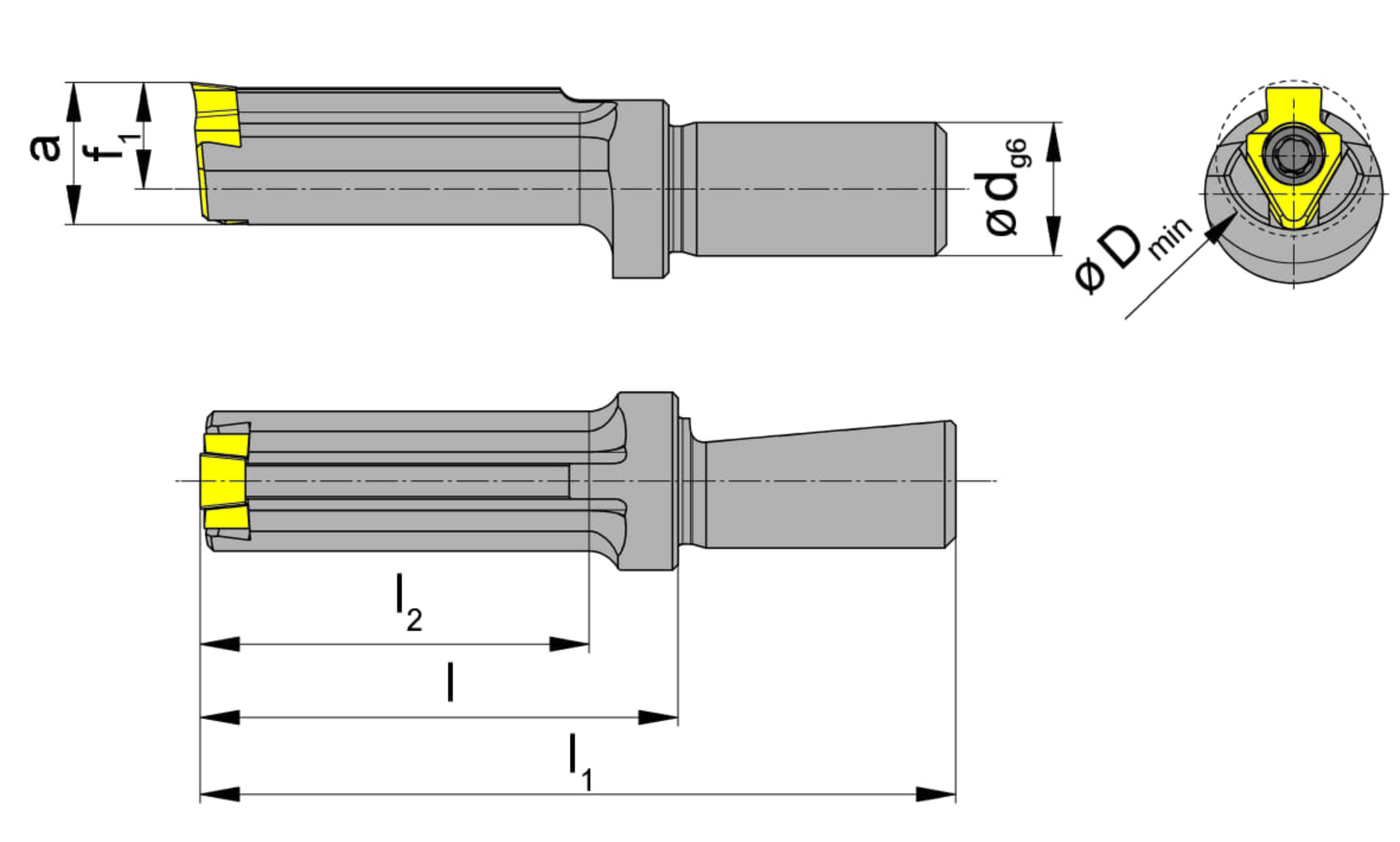

Spann-, Schaftdurchmesser (d)
12
mm
eclass-shortcut
21-18-10-90
Form (Form)
F
Katalog_CCTMS
Schwarzer
Katalog_CCTWS
117F805
DIN_CCTWS
HORN-117F81050N
ISO_CCTWS
HORN117F81050N$$$$$
Spitzenhöhe (a)
12.8
mm
Minimum Bohrungsdurchmesser (Dmin)
14
mm
Länge ab Bund (l)
33
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
58
mm
Einstellmaß Mitte bis Schneide (f1)
9.6
mm
Auskrag-, Hals-, Nutzlänge (l2)
25
mm
| Downloads | |
|---|---|
| SH1171412S108_20210629_073233686.DXF | Download |
| SH1171412S108_20240116_213114672.STP | Download |
| Alle Dateien herunterladen | |
