SH117.1412.S2.08
Klemmhalter
Materialnummer SH1171412S208

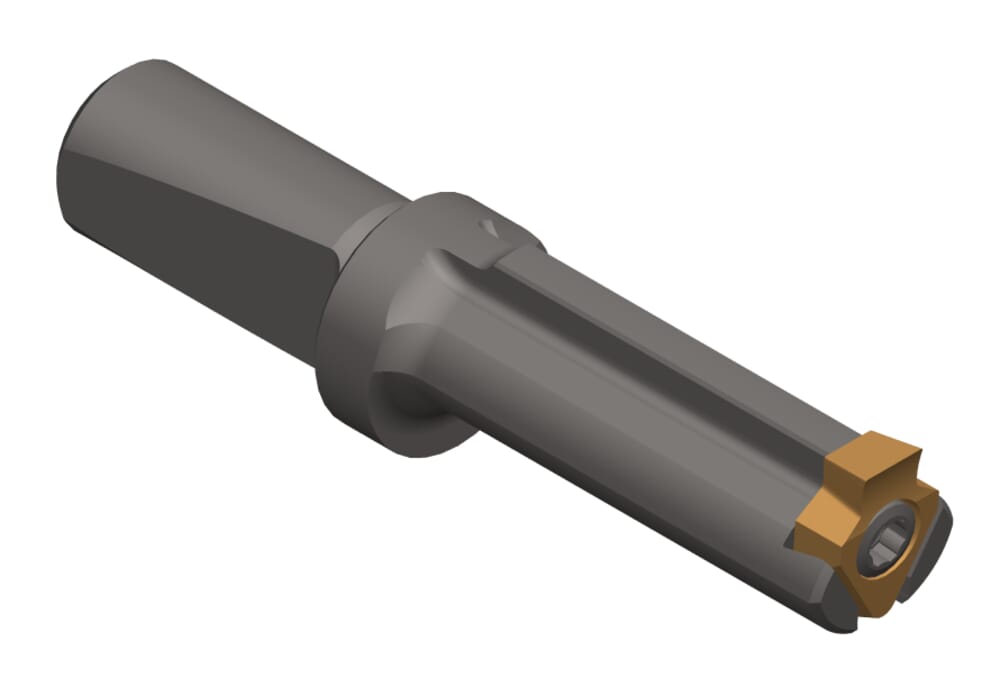

HORN Klemmhalter SH117.1412.S2.08 zum Nutstoßen
Bitte beachten:Technologieinformationen
Spann-, Schaftdurchmesser (d)
12
mm
eclass-shortcut
21-18-10-90
Form (Form)
F
Katalog_CCTMS
Schwarzer
Katalog_CCTWS
117F805
DIN_CCTWS
HORN-117F81050N
ISO_CCTWS
HORN117F81050N$$$$$
Spitzenhöhe (a)
12.8
mm
Minimum Bohrungsdurchmesser (Dmin)
14
mm
Länge ab Bund (l)
43
mm
Gesamtlänge (inkl. Schneidplatte) (l1)
68
mm
Einstellmaß Mitte bis Schneide (f1)
9.6
mm
Auskrag-, Hals-, Nutzlänge (l2)
35
mm
| Downloads | |
|---|---|
| SH1171412S208_20210629_073241577.DXF | Download |
| SH1171412S208_20230116_121752340.STP | Download |
| Alle Dateien herunterladen | |
