312.0160.00 TN32
Inserts
Part number 312016000TN32

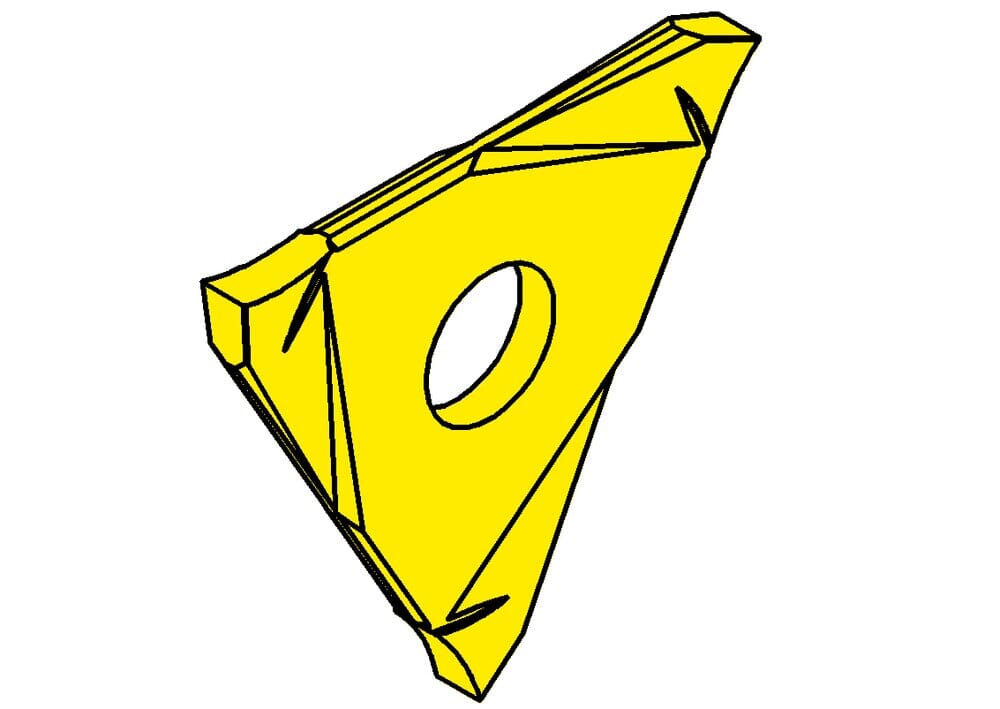

HORN Inserts 312.0160.00 TN32 for Turning
Please note:Technical instructions
Breite Sicherungsring (RTRG)
1.6 mm
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.05 mm
Eckenfasenbreite links (CHWL)
0.05 mm
Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
1.33 mm
Funktionslänge (LF)
1.53 mm
Schnittbreite, Nennmaß (CW)
1.73 mm
| Downloads | |
|---|---|
| 312_0160_00_TN32-DXF.DXF | Download |
| 312_0160_00_TN32-STP.STP | Download |
| 312_0160_00_TN32-ISO.XML | Download |
| 312_0160_00_TN32-DIN.XML | Download |
| Download all files | |
