L105.VPM4.3.4 TH35
Insert
Part number L105VPM434TH35

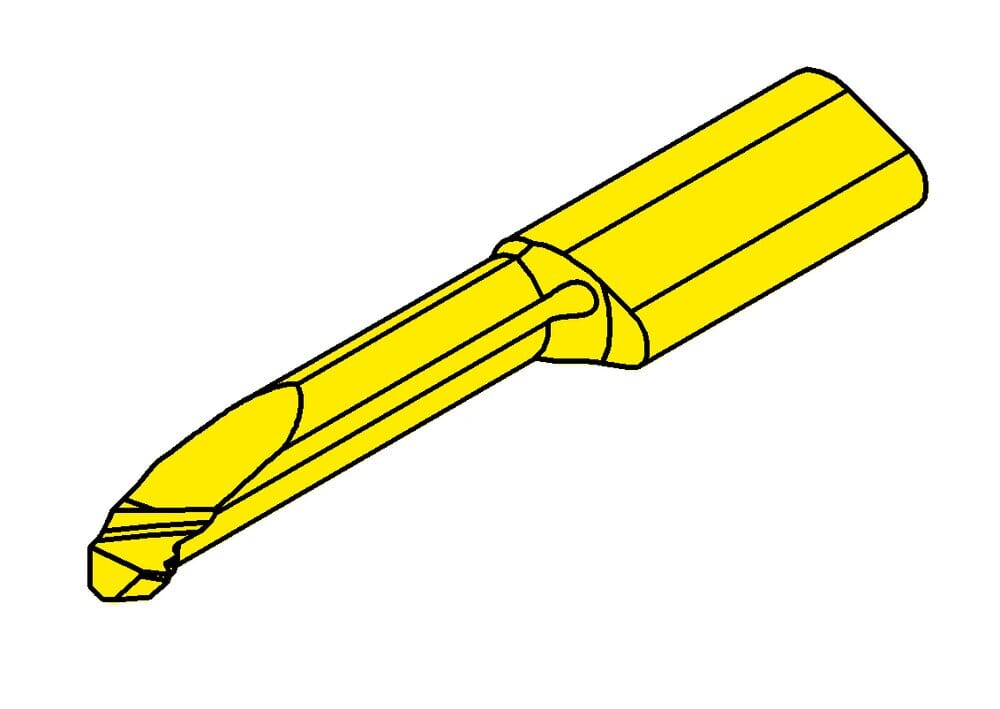

HORN Insert L105.VPM4.3.4 TH35 for Gewinden
Please note:Technical instructions
Gewindesteigung, max. (TPX)
0.7 mm
Körperdurchmesser (BD)
6.4 mm
Schnitttiefe, max. (CDX)
0.55 mm
Bohrungsdurchmesser, min. (DMIN)
3.2 mm
Nutzlänge (LU)
20 mm
Gesamtlänge (OAL)
35 mm
Profiltiefe (PDPT)
0.388 mm
Profilabstand X (PDX)
0.4 mm
Gewindesteigung, min. (TPN)
0.7 mm
Funktionsbreite (WF)
1.5 mm
Profilwinkel (PNA)
60 °
Maß a an Funktionsbreite (WFA)
2.9 mm
Anzahl Schneiden (CEDC)
1
| Downloads | |
|---|---|
| L105_VPM4_3_4_TH35-DXF.DXF | Download |
| L105_VPM4_3_4_TH35-STP.STP | Download |
| L105_VPM4_3_4_TH35-ISO.XML | Download |
| L105_VPM4_3_4_TH35-DIN.XML | Download |
| Download all files | |
