L107.0510.1.01 TH35
Insert
Part number L1070510101TH35

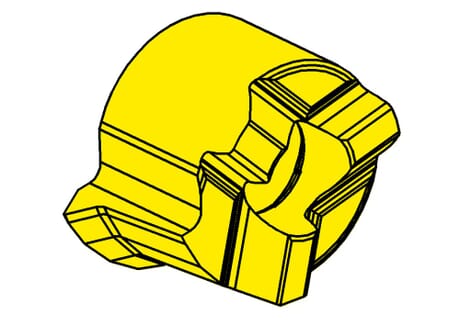

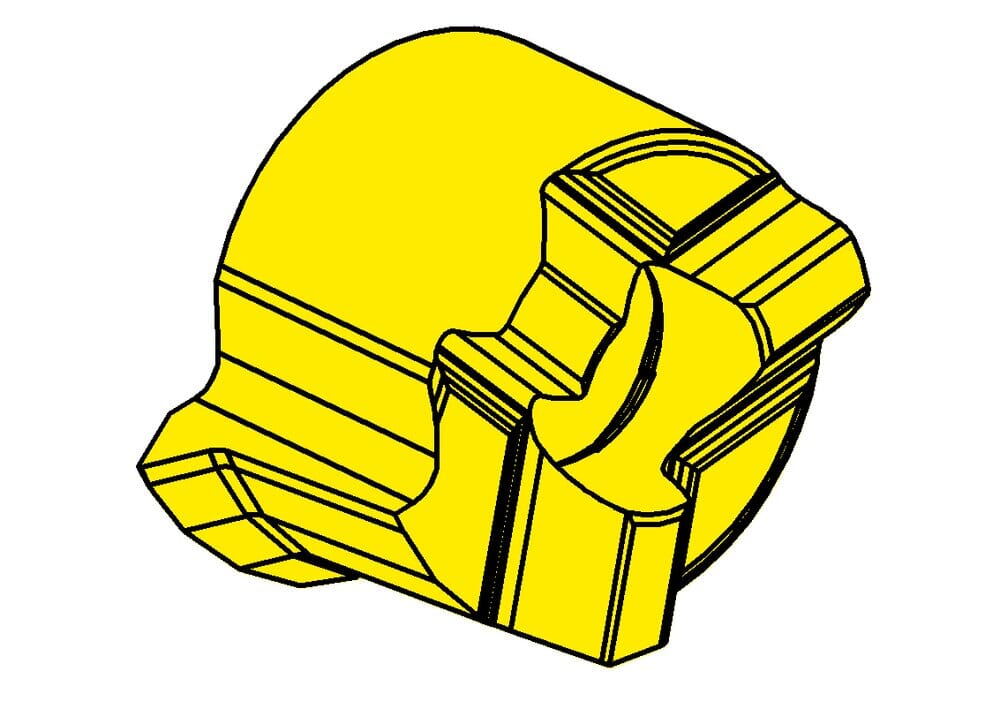

HORN Insert L107.0510.1.01 TH35 for Gewinden
Please note:Technical instructions
Anzahl Schneiden (CEDC)
1
Profilwinkel (PNA)
60 °
Funktionsbreite (WF)
4 mm
Gewindesteigung, max. (TPX)
1.25 mm
Gewindesteigung, min. (TPN)
1 mm
Funktionslänge (LF)
2.8 mm
Schneidplattenlänge (INSL)
6.6 mm
Bohrungsdurchmesser, min. (DMIN)
7 mm
Schnitttiefe, max. (CDX)
0.7 mm
Körperdurchmesser (BD)
5.2 mm
