217.0110.00 K10
Wendeschneidplatte
Materialnummer 217011000K10
HORN Wendeschneidplatte 217.0110.00 K10 zum Drehen
Bitte beachten:Technologieinformationen

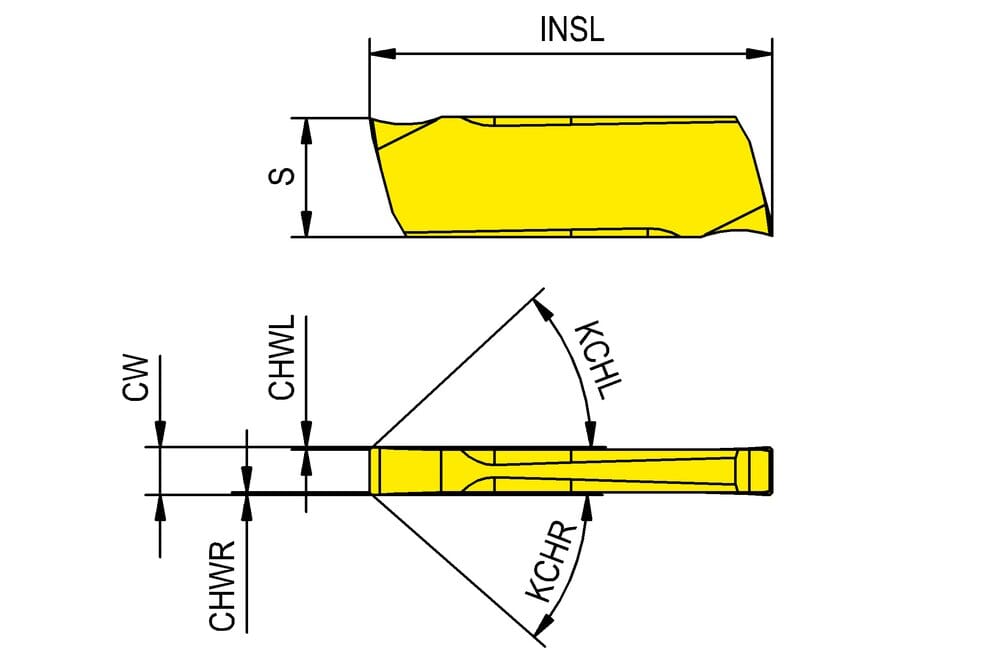

Breite Sicherungsring (RTRG)
1.1 mm
Eckfasenwinkel, rechts (KCHR)
45
Eckfasenwinkel, links (KCHL)
45
Eckenfasenbreite rechts (CHWR)
0.05
Eckenfasenbreite links (CHWL)
0.05
Schneidkantenhöhe (S)
4.9 mm
Schneidplattenlänge (INSL)
16.75 mm
Schnittbreite, Nennmaß (CW)
1.24 mm
