217.0185.00 P20
Wendeschneidplatte
Materialnummer 217018500P20
HORN Wendeschneidplatte 217.0185.00 P20 zum Drehen
Bitte beachten:Technologieinformationen

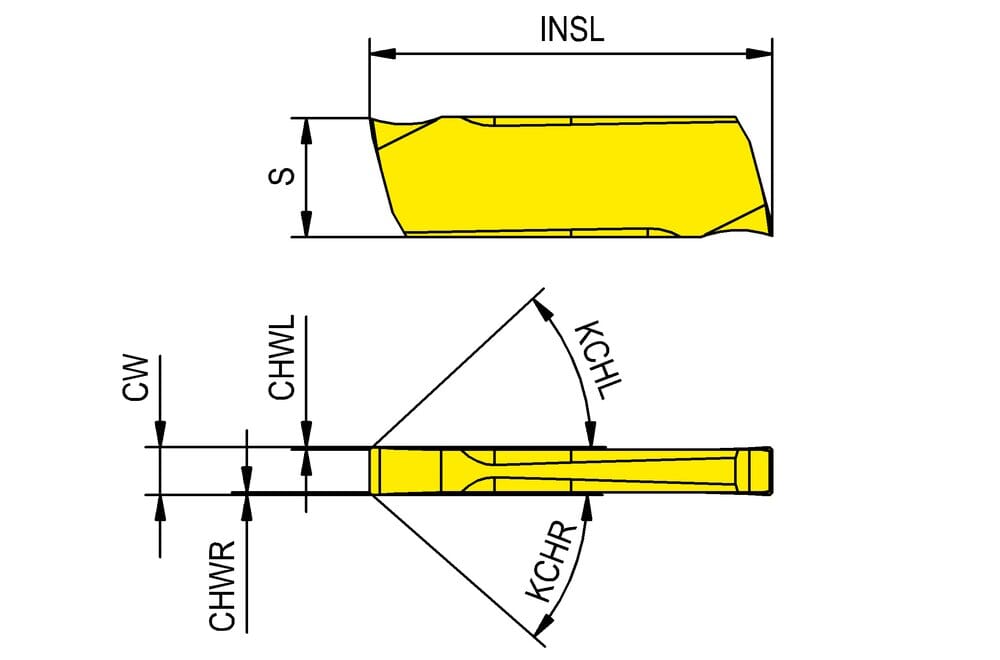

Breite Sicherungsring (RTRG)
1.85 mm
Eckfasenwinkel, rechts (KCHR)
45 °
Eckfasenwinkel, links (KCHL)
45 °
Eckenfasenbreite rechts (CHWR)
0.05 mm
Eckenfasenbreite links (CHWL)
0.05 mm
Schneidkantenhöhe (S)
4.9 mm
Schneidplattenlänge (INSL)
16.75 mm
Schnittbreite, Nennmaß (CW)
1.99 mm
| Downloads | |
|---|---|
| 217_0185_00_P20-DXF.DXF | Download |
| 217_0185_00_P20-STP.STP | Download |
| 217_0185_00_P20-ISO.XML | Download |
| 217_0185_00_P20-DIN.XML | Download |
| Alle Dateien herunterladen | |
