306.1307.30 AS45
Schneidplatte
Materialnummer 306130730AS45
HORN Schneidplatte 306.1307.30 AS45 zum Fräsen
Bitte beachten:Technologieinformationen

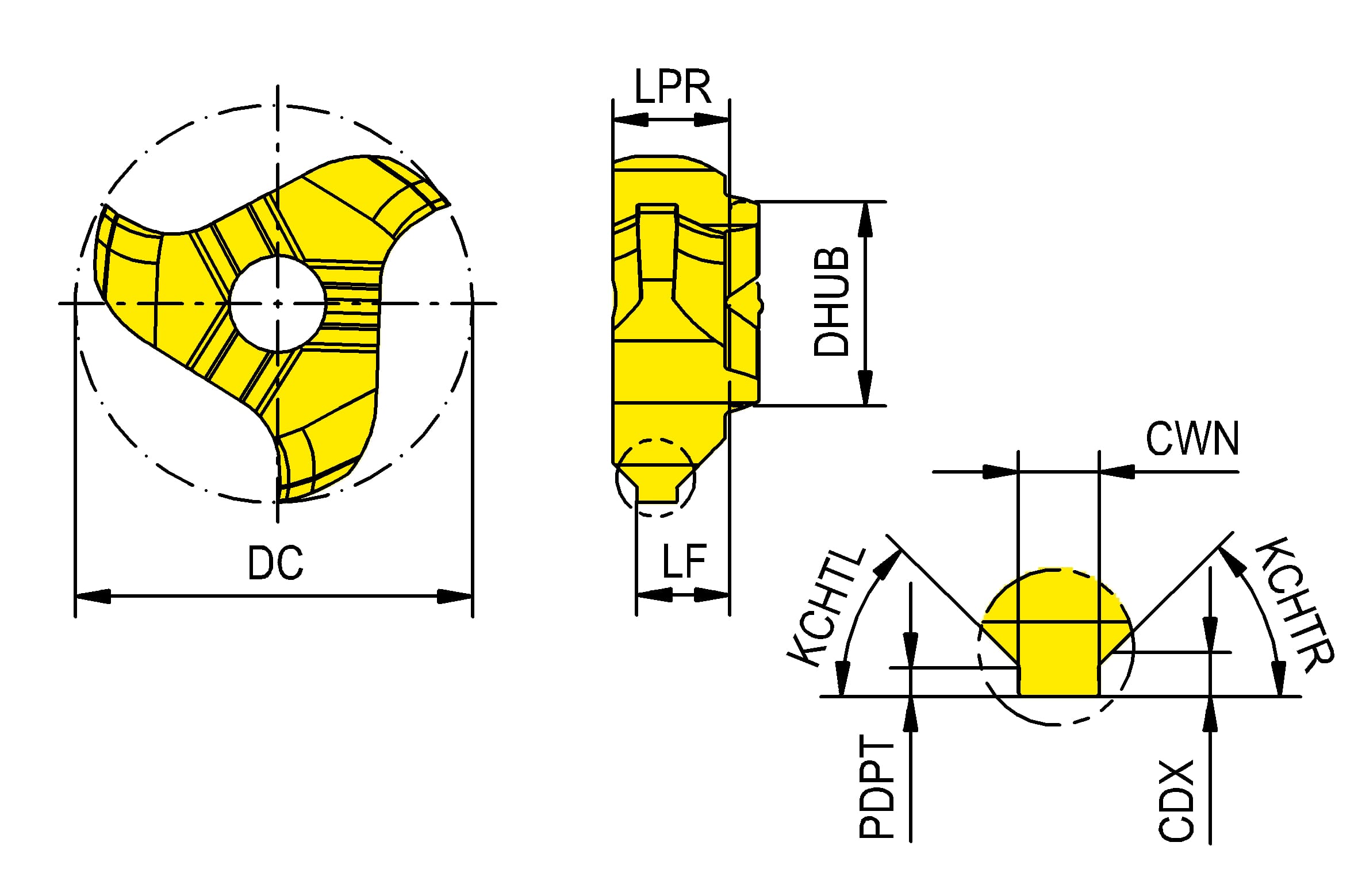

Breite Sicherungsring (RTRG)
1.3 mm
Flankenfasenwinkel, rechts (KCHTR)
45 °
Flankenfasenwinkel, links (KCHTL)
45 °
Schnittbreite minimum (CWN)
1.4 mm
Profiltiefe (PDPT)
0.65 mm
Kraglänge (LPR)
3.4 mm
Funktionslänge (LF)
2.6 mm
Nabendurchmesser (DHUB)
6 mm
Schneidendurchmesser (DC)
11.7 mm
Schnitttiefe, max. (CDX)
0.7 mm
| Downloads | |
|---|---|
| 306_1307_30_AS45-DXF.DXF | Download |
| 306_1307_30_AS45-ISO.XML | Download |
| 306_1307_30_AS45-STP.STP | Download |
| 306_1307_30_AS45-DIN.XML | Download |
| Alle Dateien herunterladen | |
