308.0720.01 TN35
Schneidplatte
Materialnummer 308072001TN35
HORN Schneidplatte 308.0720.01 TN35 zum Gewinden
Bitte beachten:Technologieinformationen

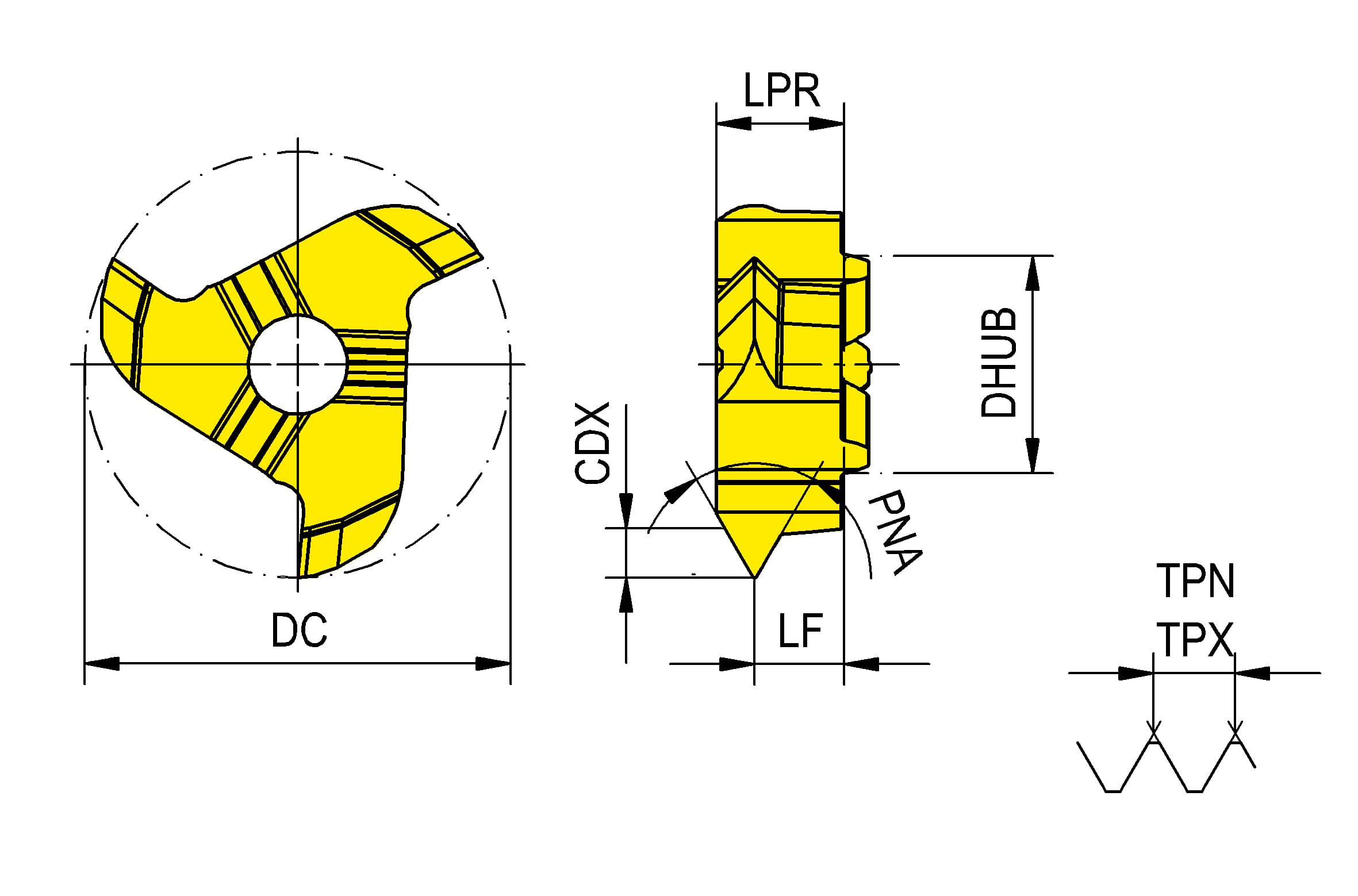

Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
2 mm
Gewindesteigung, min. (TPN)
1 mm
Kraglänge (LPR)
4.7 mm
Funktionslänge (LF)
3.3 mm
Nabendurchmesser (DHUB)
8 mm
Schneidendurchmesser (DC)
15.7 mm
Schnitttiefe, max. (CDX)
1.3 mm
| Downloads | |
|---|---|
| 308_0720_01_TN35-DXF.DXF | Download |
| 308_0720_01_TN35-STP.STP | Download |
| 308_0720_01_TN35-DIN.XML | Download |
| 308_0720_01_TN35-ISO.XML | Download |
| Alle Dateien herunterladen | |
