311.0510.01 AS45
Schneidplatte
Materialnummer 311051001AS45
HORN Schneidplatte 311.0510.01 AS45 zum Gewinden
Bitte beachten:Technologieinformationen

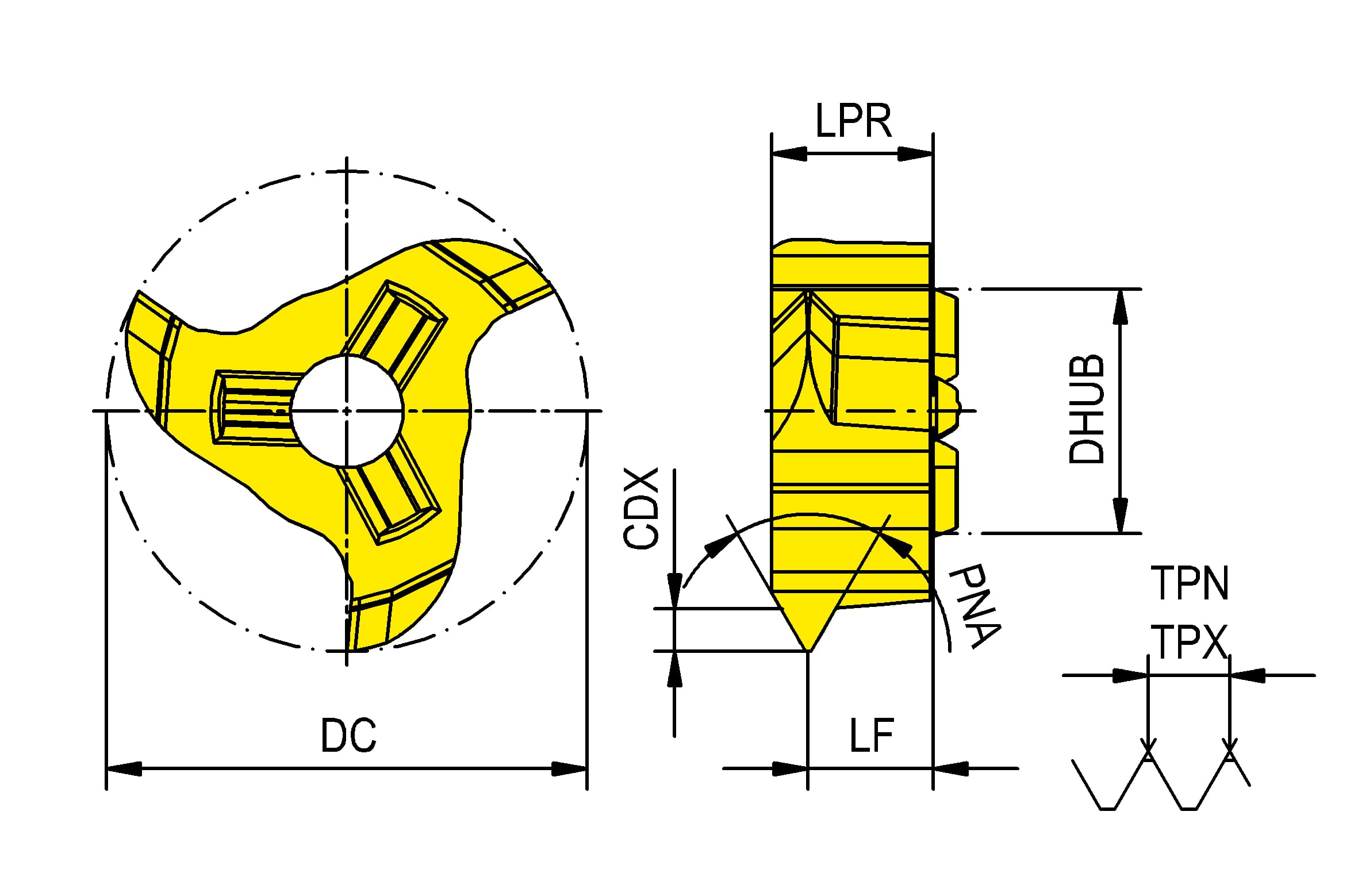

Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
1 mm
Gewindesteigung, min. (TPN)
1 mm
Kraglänge (LPR)
5.95 mm
Funktionslänge (LF)
5 mm
Nabendurchmesser (DHUB)
9 mm
Schneidendurchmesser (DC)
17.7 mm
Schnitttiefe, max. (CDX)
0.8 mm
