311.0515.01 AS45
Schneidplatte
Materialnummer 311051501AS45
HORN Schneidplatte 311.0515.01 AS45 zum Gewinden
Bitte beachten:Technologieinformationen

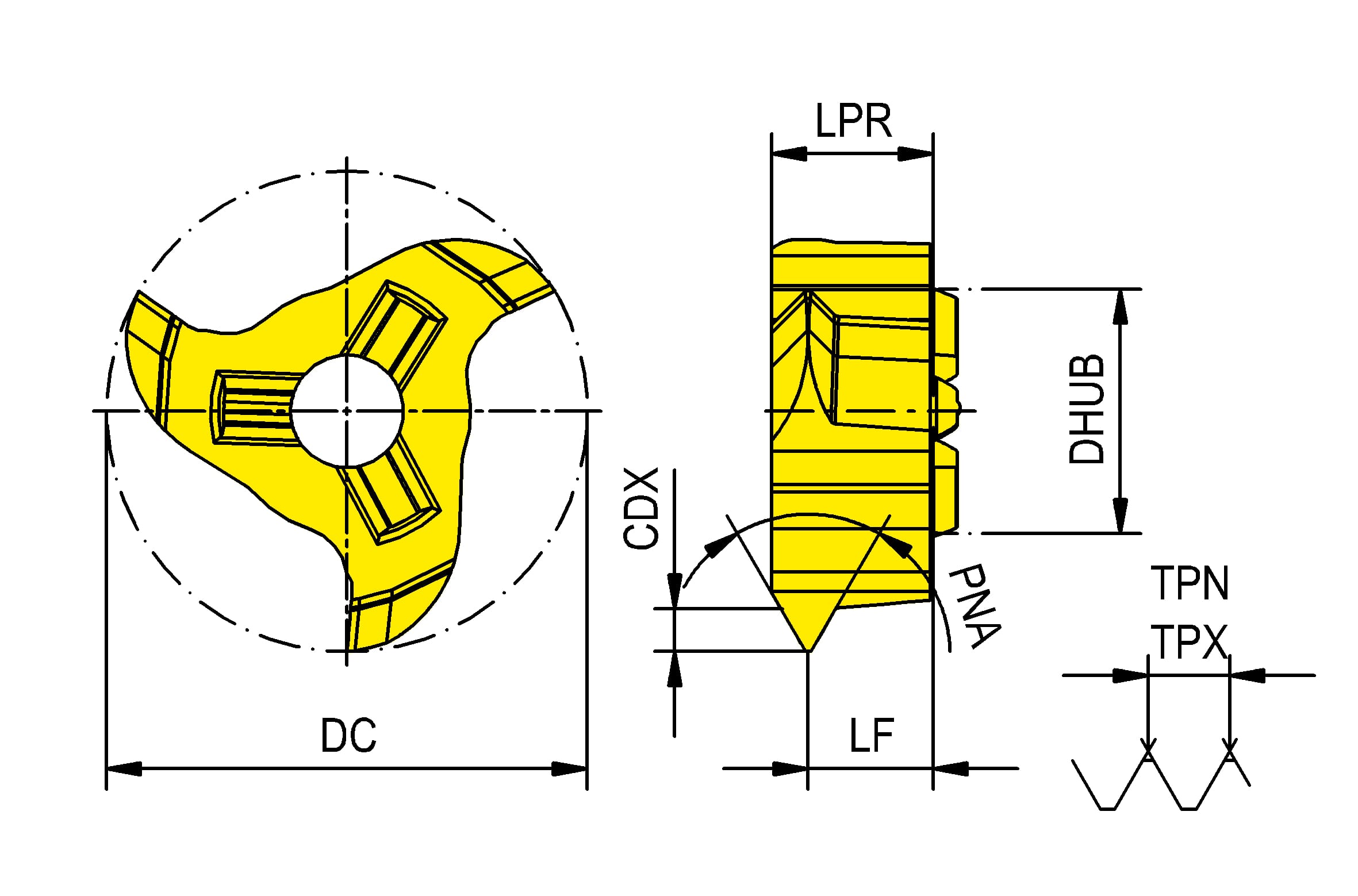

Profilwinkel (PNA)
60 °
Gewindesteigung, max. (TPX)
1.5 mm
Gewindesteigung, min. (TPN)
0.5 mm
Kraglänge (LPR)
5.95 mm
Funktionslänge (LF)
4.8 mm
Nabendurchmesser (DHUB)
9 mm
Schneidendurchmesser (DC)
17.7 mm
Schnitttiefe, max. (CDX)
1 mm
| Downloads | |
|---|---|
| 311_0515_01_AS45-DIN.XML | Download |
| 311_0515_01_AS45-DXF.DXF | Download |
| 311_0515_01_AS45-STP.STP | Download |
| 311_0515_01_AS45-ISO.XML | Download |
| Alle Dateien herunterladen | |
