312.0015.30 TN32
Wendeschneidplatte
Materialnummer 312001530TN32
HORN Wendeschneidplatte 312.0015.30 TN32 zum Drehen
Bitte beachten:Technologieinformationen

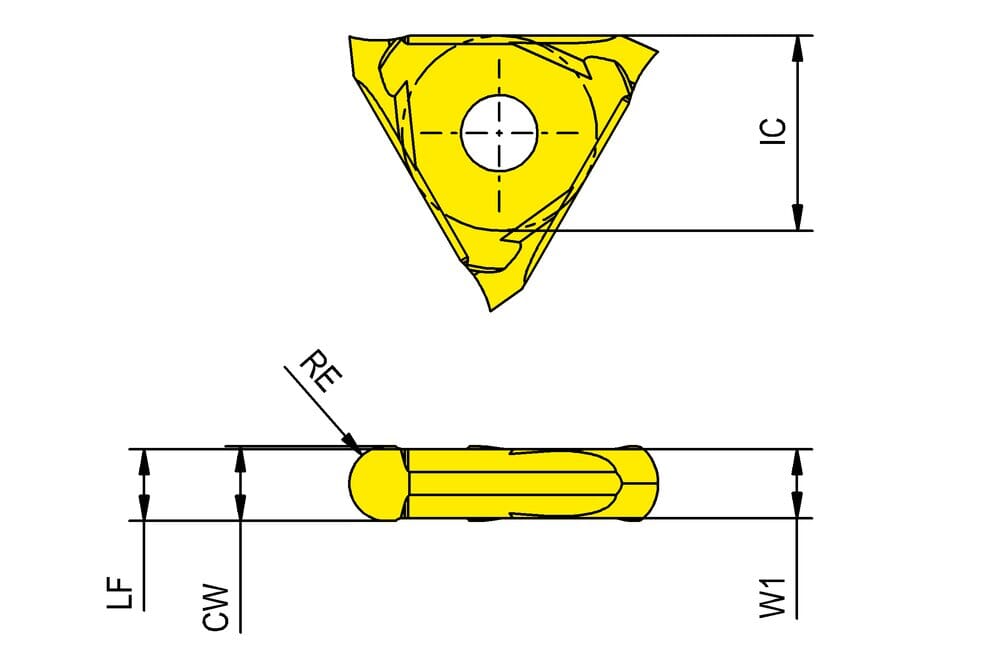

Einbeschriebener Kreis (IC)
13 mm
Schneidenplattenbreite (W1)
2.6 mm
Eckenradius (RE)
1.5 mm
Funktionslänge (LF)
2.8 mm
Schnittbreite, Nennmaß (CW)
3 mm
Schnitttiefe, max. (CDX)
2.2 mm
| Downloads | |
|---|---|
| 312_0015_30_TN32-DXF.DXF | Download |
| 312_0015_30_TN32-ISO.XML | Download |
| 312_0015_30_TN32-DIN.XML | Download |
| 312_0015_30_TN32-STP.STP | Download |
| Alle Dateien herunterladen | |
