312.0160.00 EG55
Insert
Materialnummer 312016000EG55
HORN Insert 312.0160.00 EG55 for Turning
Bitte beachten:Technologieinformationen

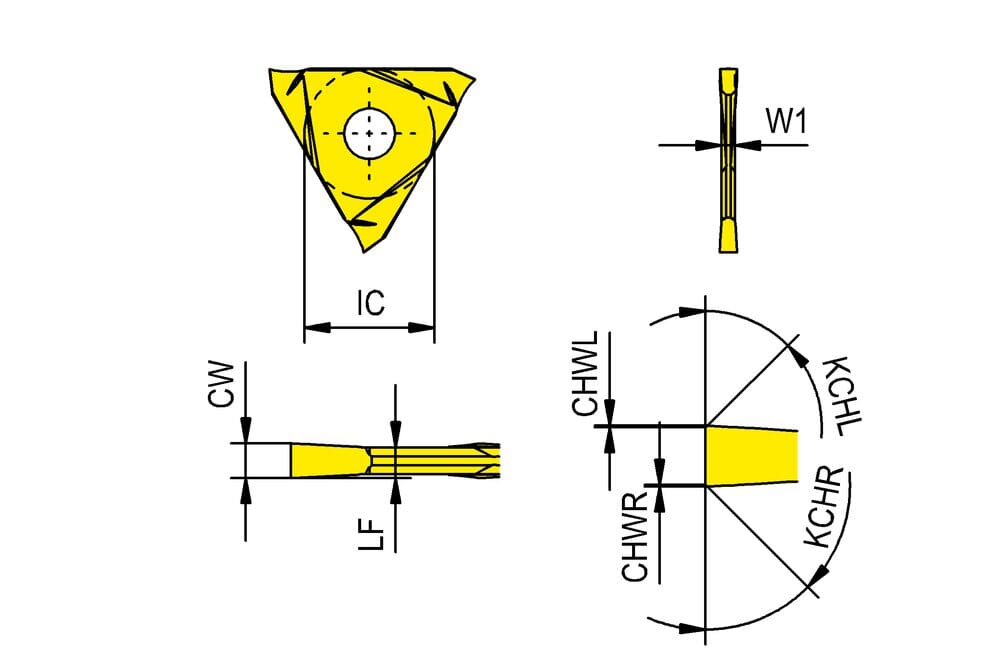

Wide retaining ring (RTRG)
1.6 mm
Corner chamfer angle right hand (KCHR)
45 °
Corner chamfer angle left hand (KCHL)
45 °
Corner chamfer width right hand (CHWR)
0.05 mm
Corner chamfer width left hand (CHWL)
0.05 mm
inscribed circle diameter (IC)
13 mm
insert width (W1)
1.33 mm
Functional length (LF)
1.53 mm
Cutting width (CW)
1.73 mm
| Downloads | |
|---|---|
| 312_0160_00_EG55-DXF.DXF | Download |
| 312_0160_00_EG55-STP.STP | Download |
| 312_0160_00_EG55-ISO.XML | Download |
| 312_0160_00_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
