383.0160.40.08
Nutfräser System 383
Materialnummer 38301604008

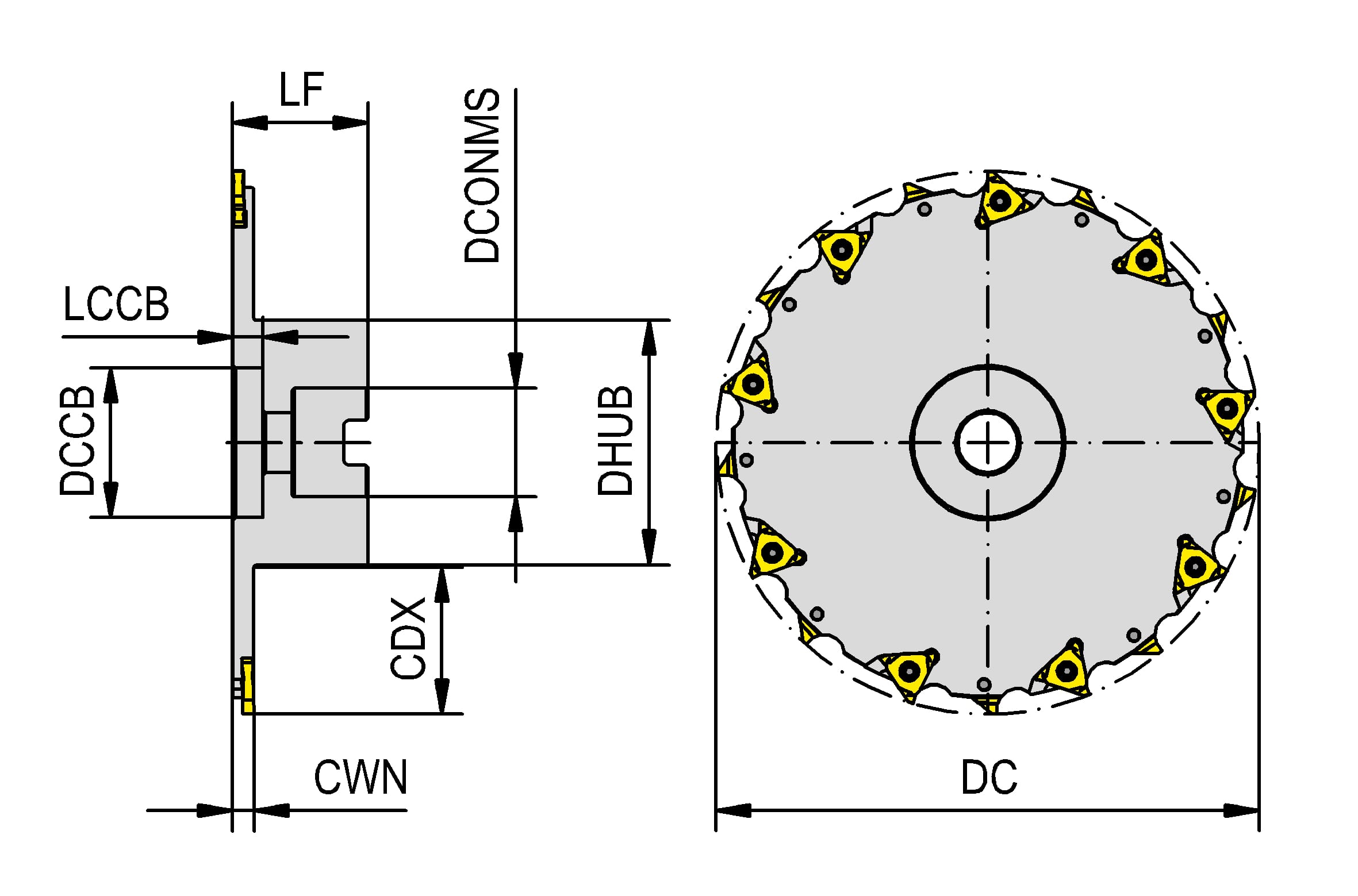

HORN Nutfräser System 383 383.0160.40.08 zum Fräsen
Bitte beachten:Technologieinformationen
Katalog_CCTWS
314041R;314041L
Aufnahmedurchmesser Fräsdorn (d2)
70 mm
Durchmesser Plananlage für Scheibenfräser (d3)
40 mm
Linke Wendeschneidplatte (linke WSP)
8x L314...
Rechte Wendeschneidplatte (rechte WSP)
8x R314...
Schneidbreite maximum (w)
8 mm
Fräserlänge mit Wendeschneidplatte (h)
60 mm
maximale Frästiefe (tmax)
44 mm
ISO_CCTMS
FDA22G4000$$$$
DIN_CCTMS
FDA04002200
DIN_CCTWS
HORN-314041101R;HORN-314041101L
ISO_CCTWS
HORN314041101R$$$$$;HORN314041101L$$$$$
Zähnezahl (Z)
8 St.
Schneidkreisdurchmesser (Ds)
160 mm
| Downloads | |
|---|---|
| 383_0160_40_08-DIN.XML | Download |
| 383_0160_40_08-STP.STP | Download |
| 383_0160_40_08-ISO.XML | Download |
| Alle Dateien herunterladen | |
