383.0200.40.06
Scheibenfräser
Materialnummer 38302004006
HORN Scheibenfräser 383.0200.40.06 zum Fräsen
Bitte beachten:Technologieinformationen

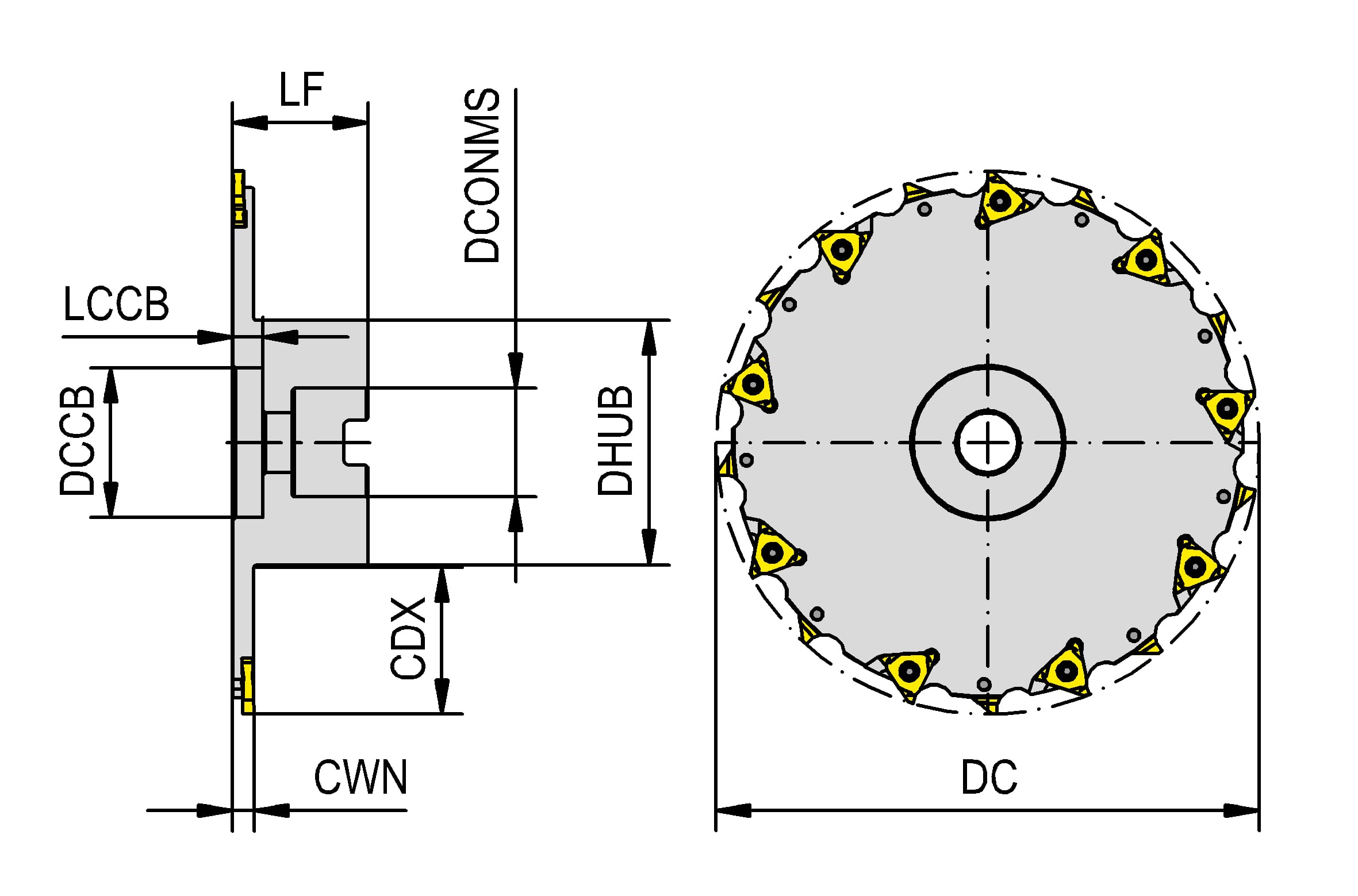

Schneidbreite maximum (w)
6
mm
eclass-shortcut
21-18-09-06
Aufnahmedurchmesser Fräsdorn (d2)
90
mm
Durchmesser Plananlage für Scheibenfräser (d3)
40
mm
Linke Wendeschneidplatte (linke WSP)
9x L314...
Rechte Wendeschneidplatte (rechte WSP)
9x R314...
Schneidkreisdurchmesser (Ds)
200
mm
Fräserlänge mit Wendeschneidplatte (h)
50
mm
maximale Frästiefe (tmax)
54
mm
ISO_CCTMS
FDA01G4000$$$$
DIN_CCTMS
FDA04000100
Katalog_CCTWS
314027R;314027L
DIN_CCTWS
HORN-314027101R;HORN-314027101L
ISO_CCTWS
HORN314027101R$$$$$;HORN314027101L$$$$$
Zähnezahl (Z)
9
St.
| Downloads | |
|---|---|
| 383_0200_40_06_20180321_143958167.STP | Download |
| 383_0200_40_06_20180321_143954245.DXF | Download |
| Alle Dateien herunterladen | |
