383.0200.40.12
Scheibenfräser
Materialnummer 38302004012

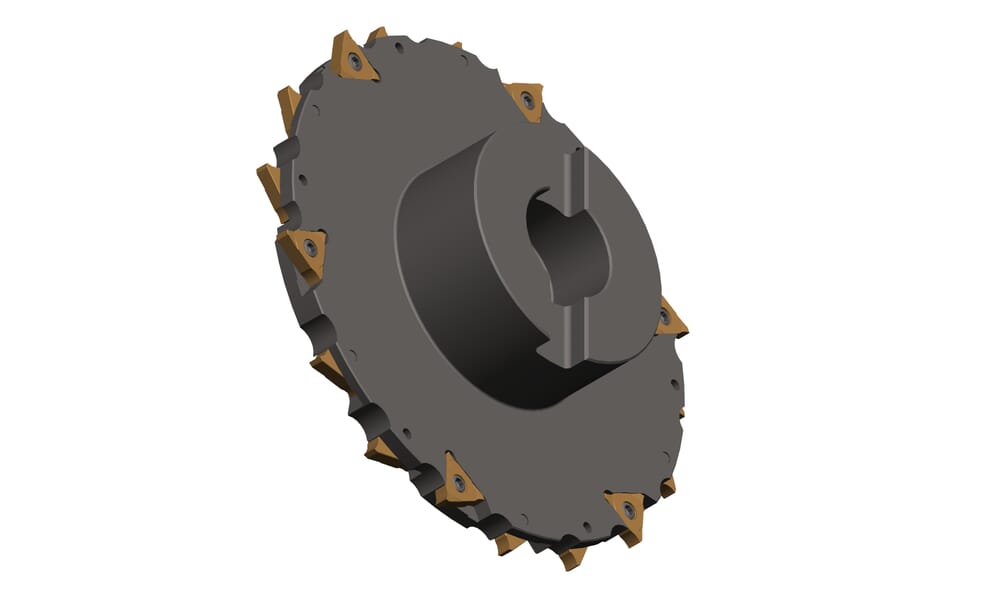

HORN Scheibenfräser 383.0200.40.12 zum Fräsen
Bitte beachten:Technologieinformationen
DIN_CCTWS
HORN-314052101R;HORN-314052101L
Aufnahmedurchmesser Fräsdorn (d2)
90
mm
Durchmesser Plananlage für Scheibenfräser (d3)
40
mm
Linke Wendeschneidplatte (linke WSP)
6x L314...
Rechte Wendeschneidplatte (rechte WSP)
2x6 R314...
Schneidbreite maximum (w)
12
mm
Fräserlänge mit Wendeschneidplatte (h)
50
mm
maximale Frästiefe (tmax)
54
mm
ISO_CCTMS
FDA01G4000$$$$
DIN_CCTMS
FDA04000100
Katalog_CCTWS
314052R;314052L
ISO_CCTWS
HORN314052101R$$$$$;HORN314052101L$$$$$
eclass-shortcut
21-18-20-11
Zähnezahl (Z)
6
St.
Schneidkreisdurchmesser (Ds)
200
mm
| Downloads | |
|---|---|
| 383_0200_40_12_20180321_144024574.STP | Download |
| 383_0200_40_12_20180321_144020324.DXF | Download |
| Alle Dateien herunterladen | |
