608.2240.01 EG55
Schneidplatte
Materialnummer 608224001EG55

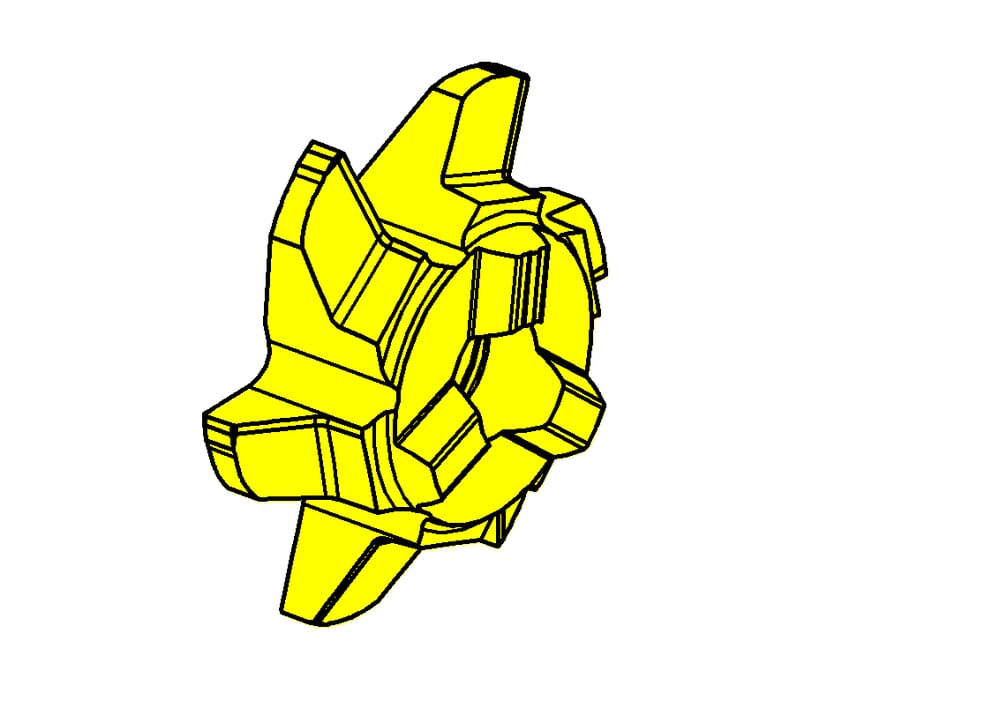

HORN Schneidplatte 608.2240.01 EG55 zum Gewinden
Bitte beachten:Technologieinformationen

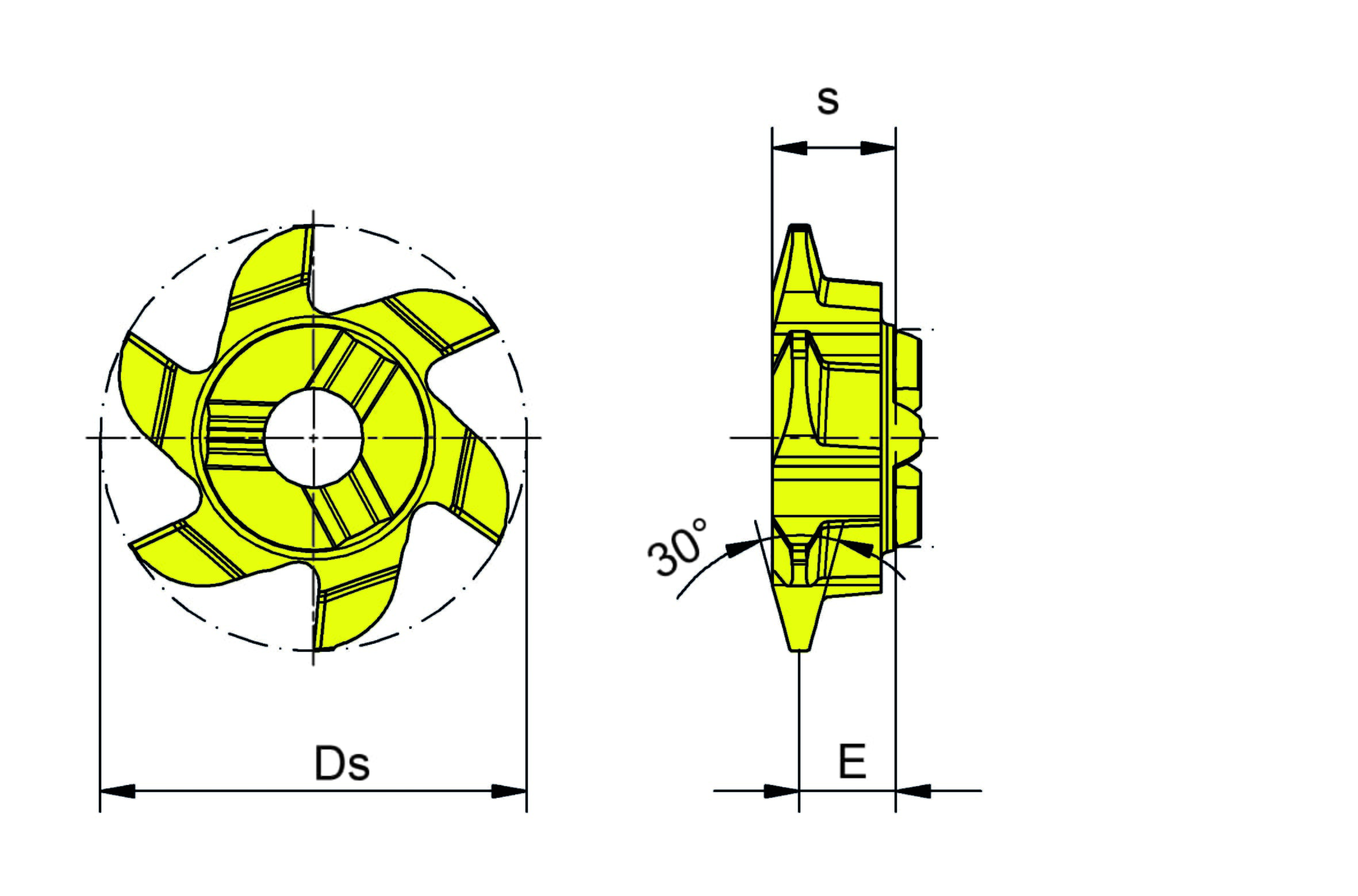

Schneidkreisdurchmesser (Ds)
15.7 mm
ISO_SSC
HORN308080$84R$$$$$
Katalog_SSC
308080R
Einstellmaß radial (E)
3.16 mm
Schneidplattenhöhe, Schneidplattendicke (s)
4.55 mm
Steigung (P)
4 mm
| Downloads | |
|---|---|
| 608_2240_01_EG55-DXF.DXF | Download |
| 608_2240_01_EG55-ISO.XML | Download |
| 608_2240_01_EG55-STP.STP | Download |
| 608_2240_01_EG55-DIN.XML | Download |
| Alle Dateien herunterladen | |
