B105.0020.A.05
Klemmhalter
Materialnummer B1050020A05

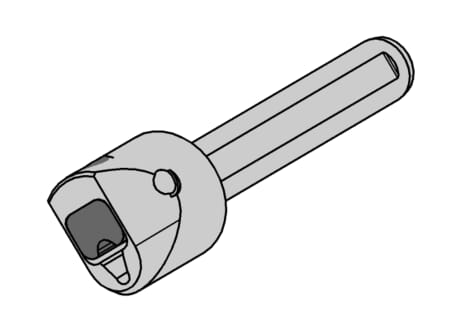

HORN Klemmhalter B105.0020.A.05 zum Drehen
Bitte beachten:Technologieinformationen

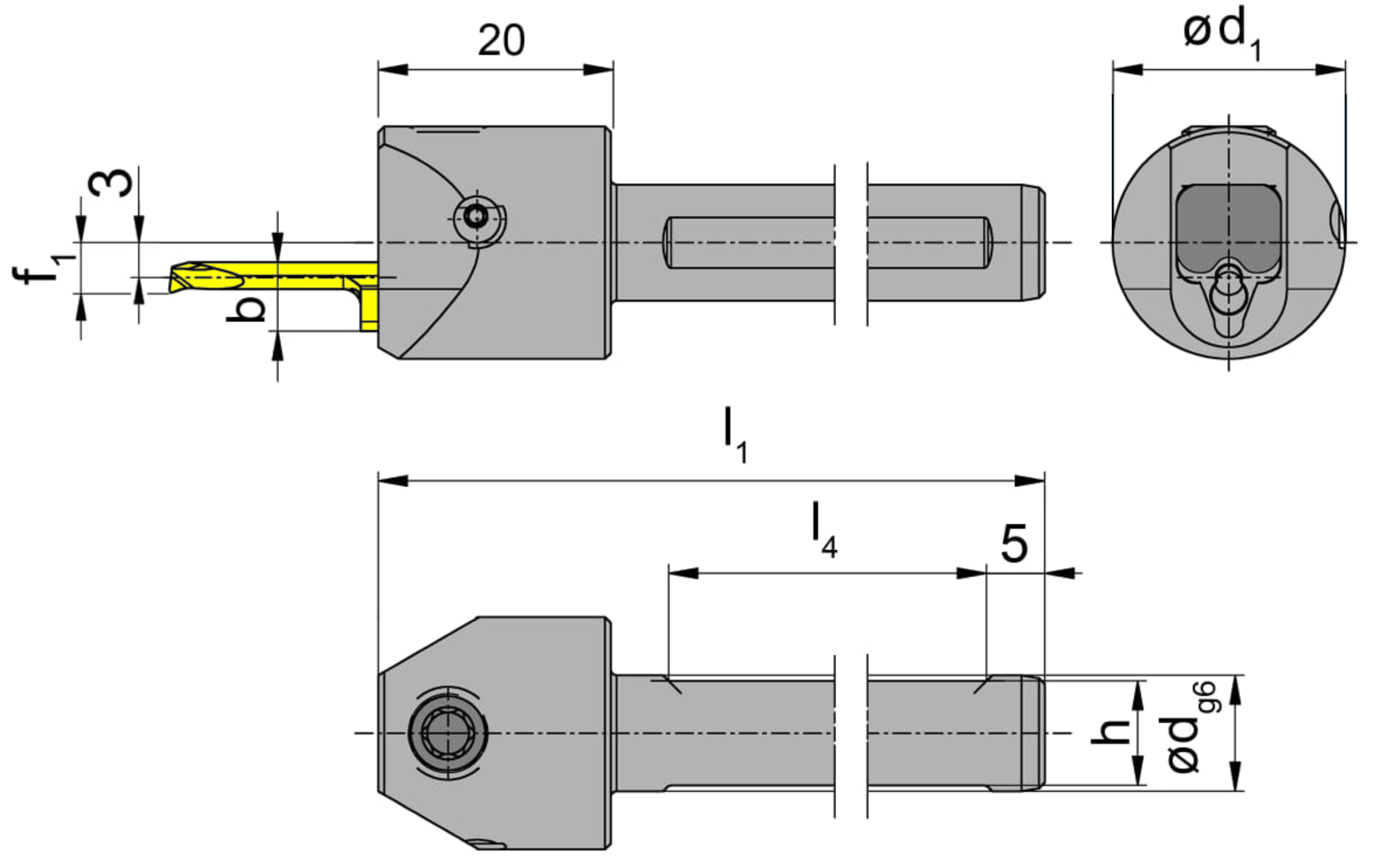

Schaft-, Spanndurchmesser (d)
20
mm
Einstellmaß (f1)
6.3
mm
Katalog_CCTWS
105125
DIN_CCTWS
HORN-10512595N
ISO_CCTWS
HORN105125$95N$$$$$
Rohlingsbreite (b)
7
mm
eclass-shortcut
21-18-10-05
Länge Spannfläche(n) (l4)
55
mm
Kopfdurchmesser (d1)
20
mm
Höhe Spannfläche(n) (h)
18
mm
Gesamtlänge (ohne Schneidplatte) (l1)
90
mm
| Downloads | |
|---|---|
| B1050020A05_20230112_161741773.STP | Download |
| B1050020A05.DXF | Download |
| Alle Dateien herunterladen | |
