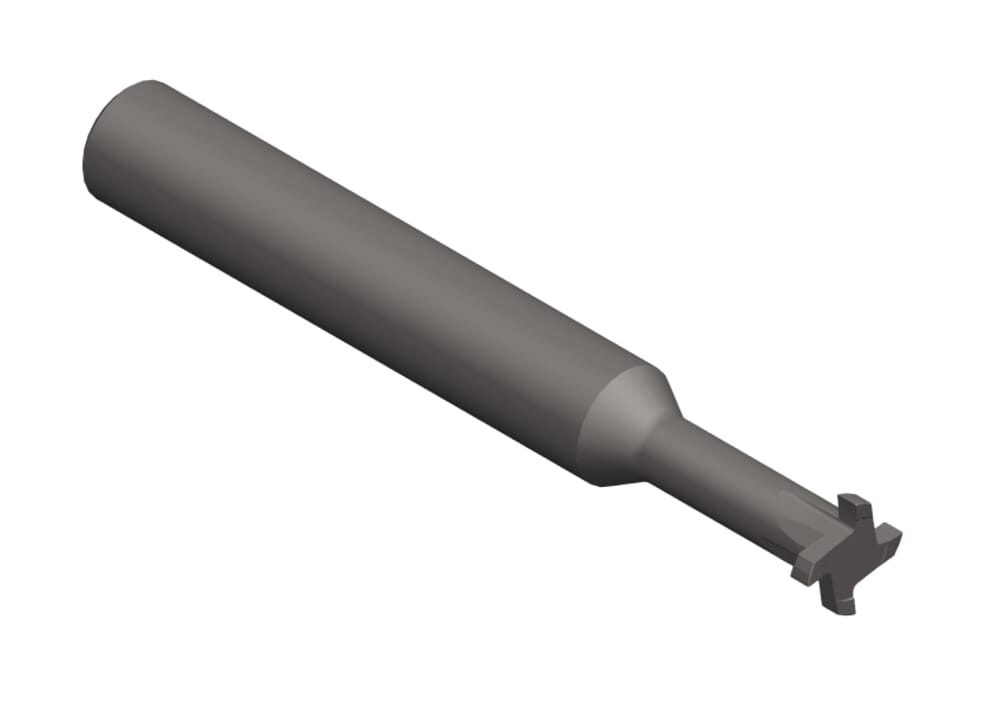

DCN.4.100.20.15.6.10 AN25
DC-Nutfräser
Materialnummer DCN41002015610AN25
HORN DC-Nutfräser DCN.4.100.20.15.6.10 AN25 zum Fräsen
Bitte beachten:Technologieinformationen
Schaft-, Einspannlänge (l4)
50
mm
Gesamtlänge (l1)
77
mm
Eckenradius (r)
0.15
mm
Maximale Frästiefe, Nuttiefe (tmax)
2
mm
Halsdurchmesser (d3)
5.5
mm
ISO_CCTMS
ZYL01G1000h$06
DIN_CCTMS
ZYL01000105
eclass-shortcut
21-18-06-01
Nutbreite (w)
2
mm
Zähnezahl (Z)
4
St.
Schneidkreisdurchmesser (d1)
10
mm
Halslänge (l3)
20
mm
Schaftdurchmesser (d2)
10
mm
| Downloads | |
|---|---|
| DCN41002015610_20230112_225727393.STP | Download |
| DCN41002015610_20210625_221958848.DXF | Download |
| Alle Dateien herunterladen | |
