DCR.4.100.30.15.6.10 MG12
DC-Schaftfräser
Materialnummer DCR41003015610MG12

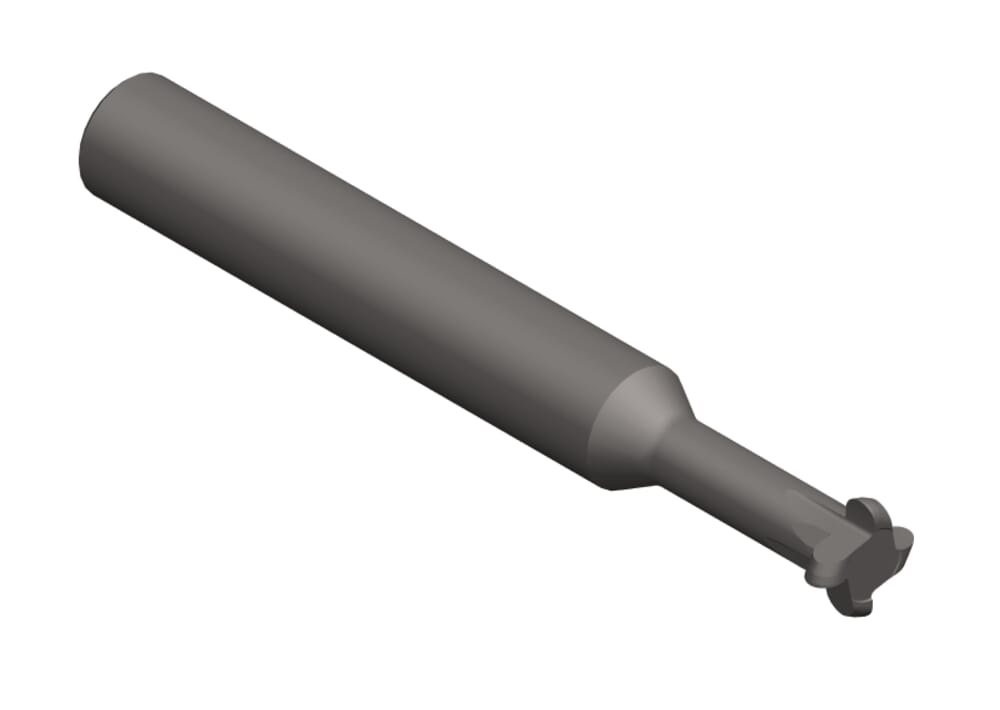

HORN DC-Schaftfräser DCR.4.100.30.15.6.10 MG12 zum Fräsen
Bitte beachten:Technologieinformationen
Schaft-, Einspannlänge (l4)
55
mm
Gesamtlänge (l1)
77
mm
Radius, Vollradius (r)
1.5
mm
Maximale Frästiefe, Nuttiefe (tmax)
2
mm
Halsdurchmesser (d3)
5.5
mm
ISO_CCTMS
ZYL01G1600h$06
DIN_CCTMS
ZYL01600115
eclass-shortcut
21-18-06-01
Nutbreite (w)
3
mm
Zähnezahl (Z)
4
St.
Schneidkreisdurchmesser (d1)
10
mm
Halslänge (l3)
20
mm
Schaftdurchmesser (d2)
10
mm
| Downloads | |
|---|---|
| DCR41003015610_20230112_175952500.STP | Download |
| DCR41003015610_20210625_223004681.DXF | Download |
| Alle Dateien herunterladen | |
