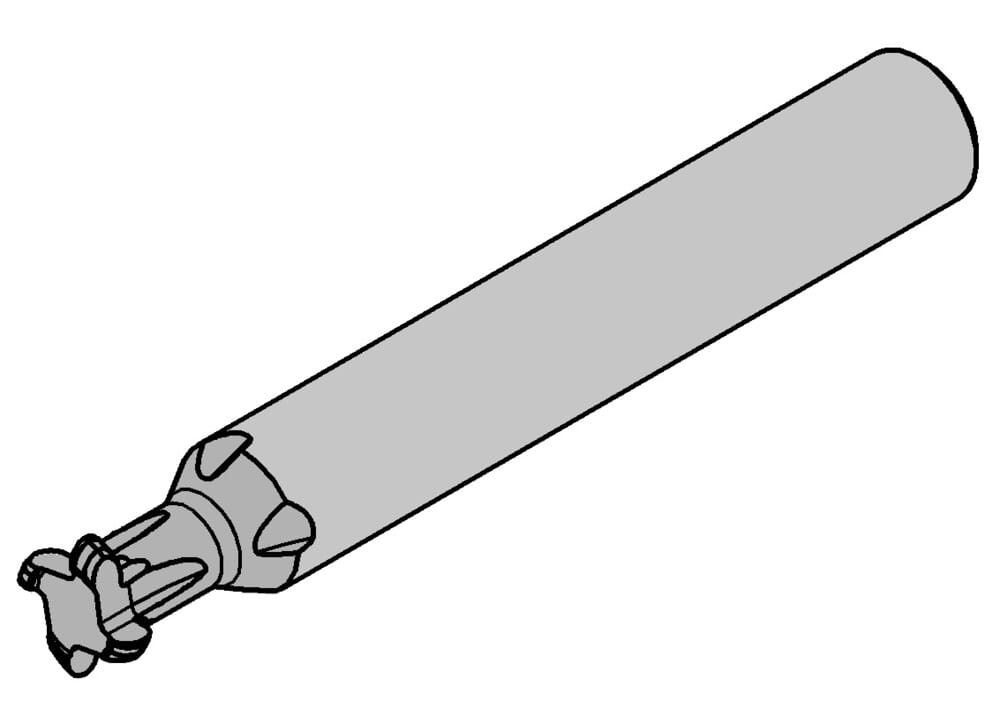

DCR_4_80_15_75_5_08_RC45-PICTO.TIF

DCR.4.80.15.75.5.08 RC45

DC-Nutfräser

VOLLRADIUS_NUT.EPS INNEN_NUT.EPS T_NUT_FRAESEN.EPS BOHRUNGSFRAESEN.EPS NUTFRAESEN.EPS ZAEHNEZAHL_Z4.EPS VHM_TOLERANZ_H9.EPS SCHAFTFORM_HA.EPS

Materialnummer DCR4801575508RC45

HORN DC-Nutfräser DCR.4.80.15.75.5.08 RC45 zum Fräsen

Bitte beachten:Technologieinformationen

Nutbreite (w)
1.5 mm
smallest-bore-diameter-met
8 mm
Gesamtlänge (l1)
63 mm
Radius, Vollradius (r)
0.75 mm
Maximale Frästiefe, Nuttiefe (tmax)
1.5 mm
Halsdurchmesser (d3)
4.6 mm
cutting-width-met
1.5 mm
Schaft-, Einspannlänge (l4)
36 mm
Zähnezahl (Z)
4 St.
Schneidkreisdurchmesser (d1)
8 mm
Halslänge (l3)
16 mm
Schaftdurchmesser (d2)
8 mm
Downloads
DCR_4_80_15_75_5_08_RC45-DIN.XML Download
DCR_4_80_15_75_5_08_RC45-DXF.DXF Download
DCR_4_80_15_75_5_08_RC45-STP.STP Download
DCR_4_80_15_75_5_08_RC45-ISO.XML Download
Alle Dateien herunterladen
