DCX.8.40.050.4.09.12 RC45

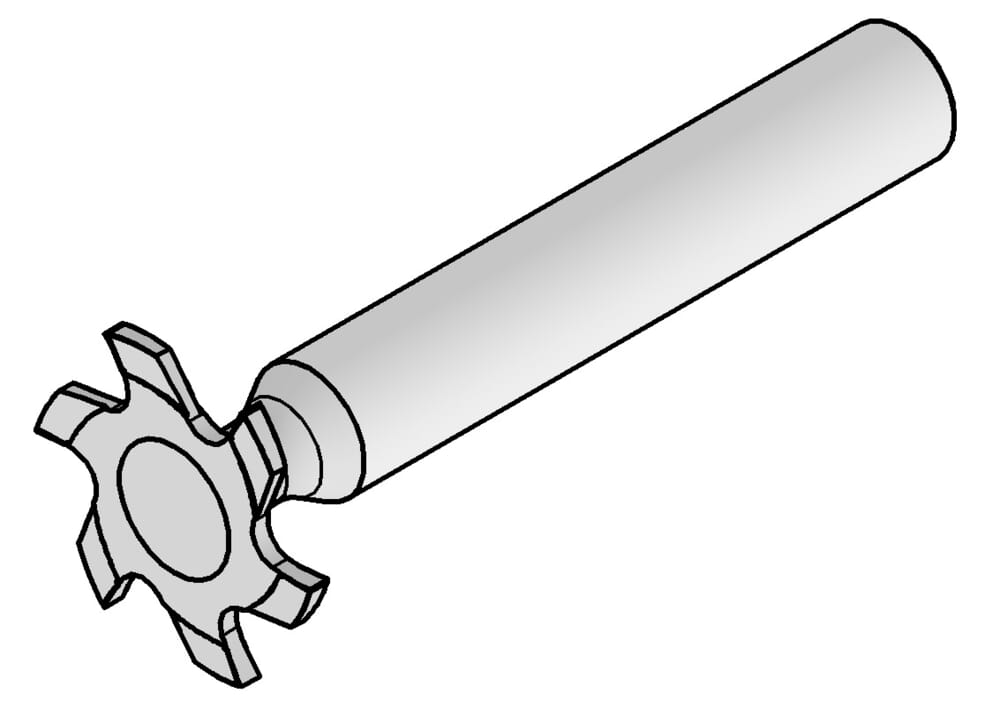

DC Slot Cutter Toolholder
Materialnummer DCX84005040912RC45
HORN DC Slot Cutter Toolholder DCX.8.40.050.4.09.12 RC45 zum Fräsen
Bitte beachten:Technologieinformationen
Schaftdurchmesser (d2)
12 mm
Halslänge (l3)
11 mm
Schneidkreisdurchmesser (d1)
40 mm
Zähnezahl (Z)
8 St.
Nutbreite (w)
0.53 mm
Schaft-, Einspannlänge (l4)
45 mm
cutting-width-met
0.53 mm
Halsdurchmesser (d3)
9 mm
Maximale Frästiefe, Nuttiefe (tmax)
15 mm
Gesamtlänge (l1)
80 mm
smallest-bore-diameter-met
41 mm
| Downloads | |
|---|---|
| DCX_8_40_050_4_09_12_RC45-DIN.XML | Download |
| DCX_8_40_050_4_09_12_RC45-DXF.DXF | Download |
| DCX_8_40_050_4_09_12_RC45-STP.STP | Download |
| DCX_8_40_050_4_09_12_RC45-ISO.XML | Download |
| Alle Dateien herunterladen | |
