HSK-R220.0063.K2.IK
Grundträger
Materialnummer HSK-R2200063K2IK

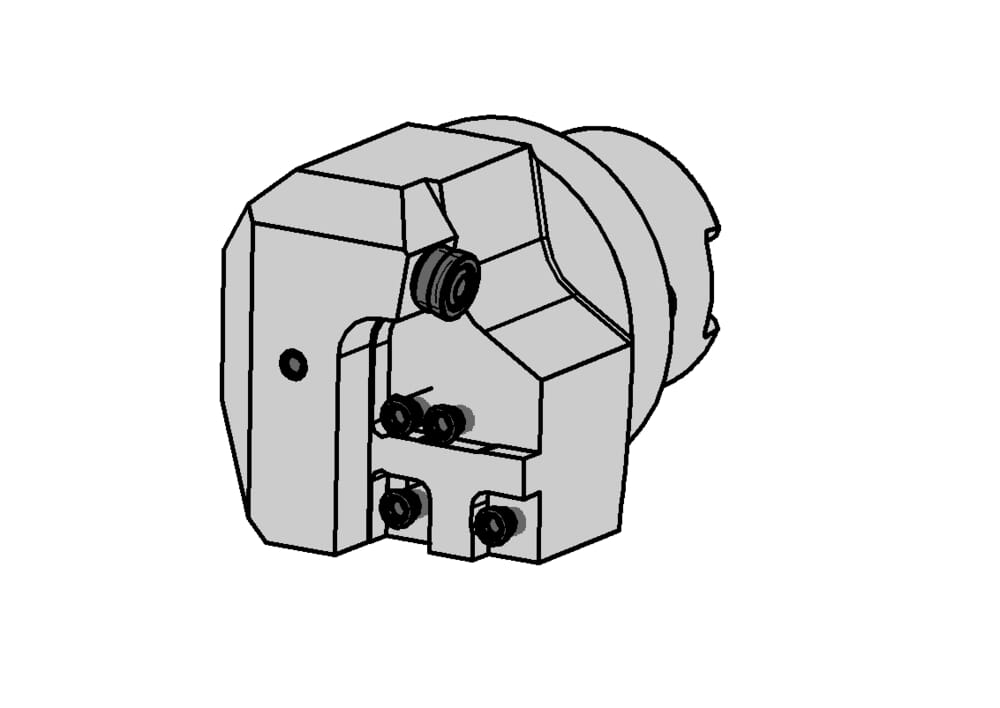

HORN Grundträger HSK-R220.0063.K2.IK zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-01
ISO_CCTMS
HSK01C0630$$$$
DIN_CCTMS
HSK06300595
Katalog_CCTWS
220002
DIN_CCTWS
HORN-22000293;HORN-22000283
ISO_CCTWS
HORN22000293$$;HORN22000283$$
Maß Anlage zu Kassette (l1)
41.2
mm
Länge Zusammenbau ab Bund Formel (l)
l1+f3
Einstellmaß (Formel) (f)
f1+lK
Länge Grundhalter ab Bund (l2)
56.5
mm
Kassettenanlage von Mitte (f1)
21.5
mm
Bunddurchmesser (d1)
63
mm
Abstand von Mitte (h1)
12.5
mm
| Downloads | |
|---|---|
| HSK-R2200063K2IK_20240118_045209188.STP | Download |
| HSK-R2200063K2.DXF | Download |
| Alle Dateien herunterladen | |
