HSKT63.L220.130.K1.IK
Grundträger
Materialnummer HSKT63L220130K1IK

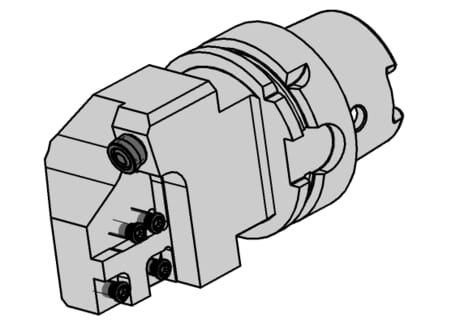

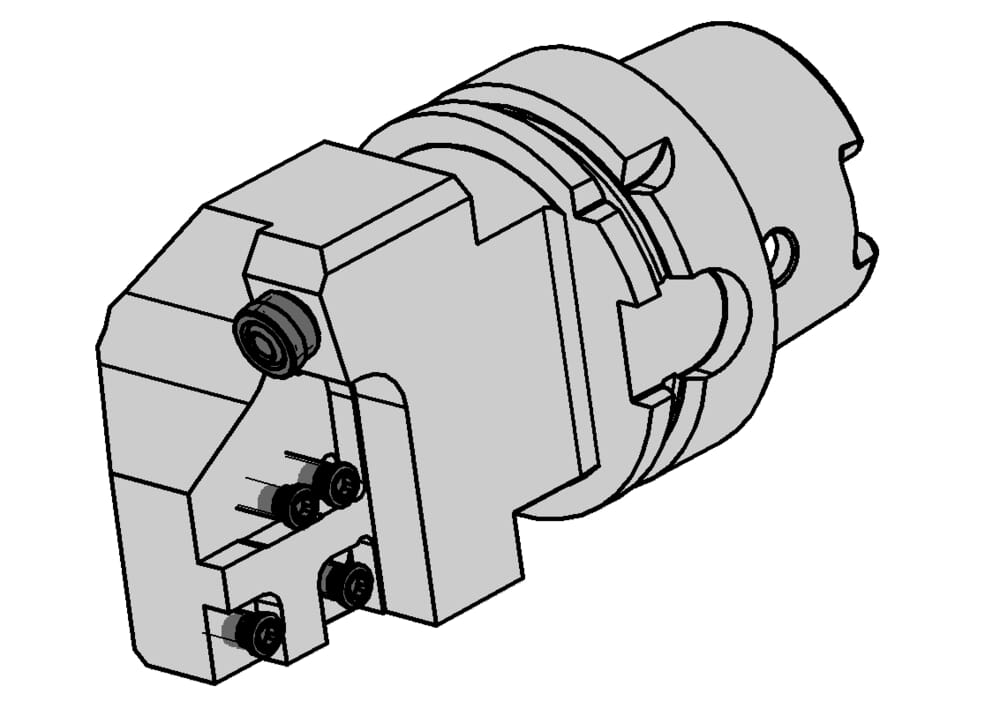

HORN Grundträger HSKT63.L220.130.K1.IK zum Drehen
Bitte beachten:Technologieinformationen
eclass-shortcut
21-18-10-01
ISO_CCTMS
HSK07C0630$$$$
DIN_CCTMS
HSK06300795
Katalog_CCTWS
220002
DIN_CCTWS
HORN-22000293;HORN-22000283
ISO_CCTWS
HORN22000293$$;HORN22000283$$

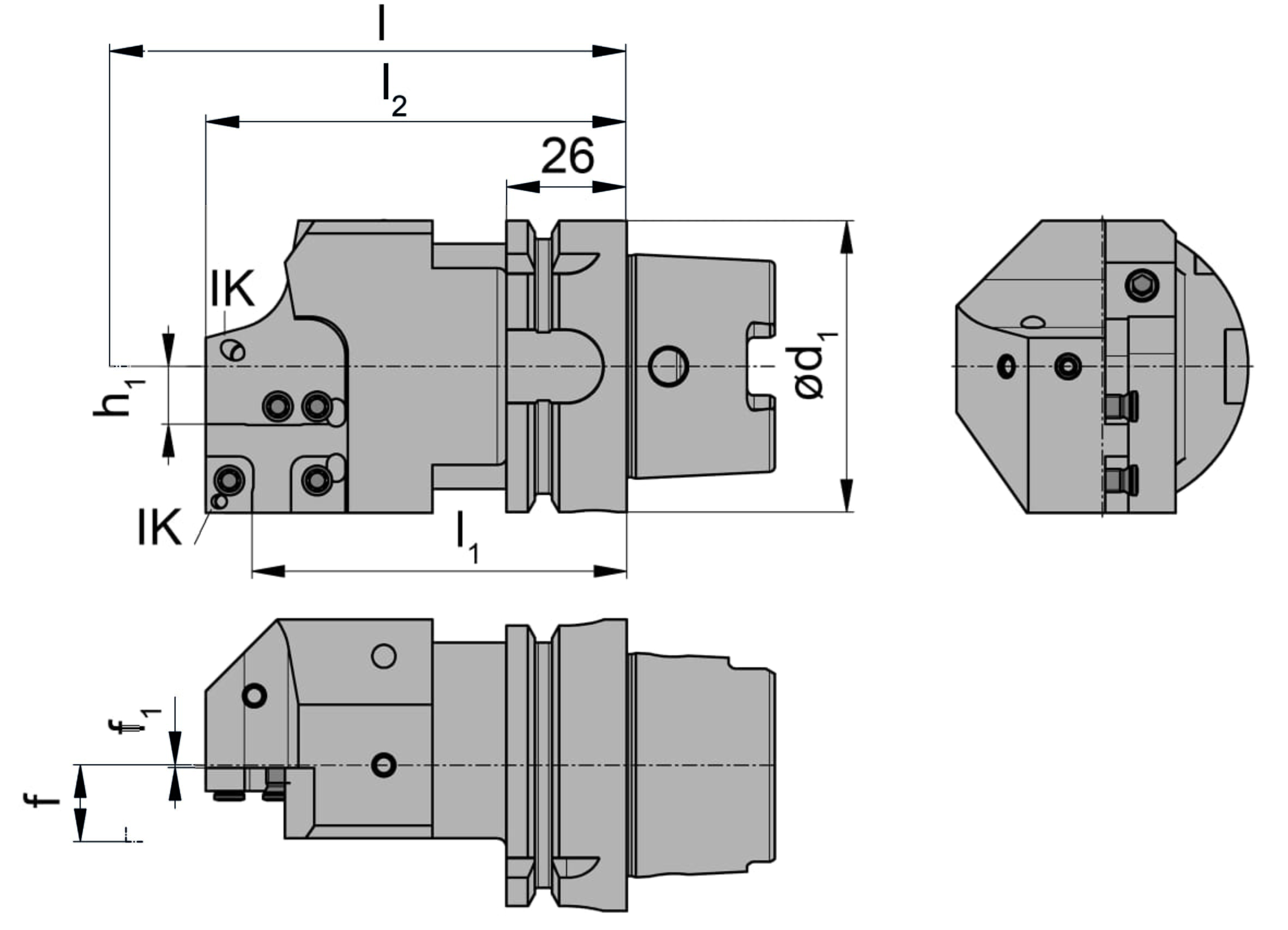

Maß Anlage zu Kassette (l1)
101
mm
Länge Zusammenbau ab Bund Formel (l)
l1+lK
Einstellmaß (Formel) (f)
f1+f3
Länge Grundhalter ab Bund (l2)
111
mm
Kassettenanlage von Mitte (f1)
0.6
mm
Bunddurchmesser (d)
63
mm
Abstand von Mitte (h1)
12.5
mm
| Downloads | |
|---|---|
| HSKT63L220130K1IK_20230112_184528287.STP | Download |
| HSKT63L220130K1IK.DXF | Download |
| Alle Dateien herunterladen | |
